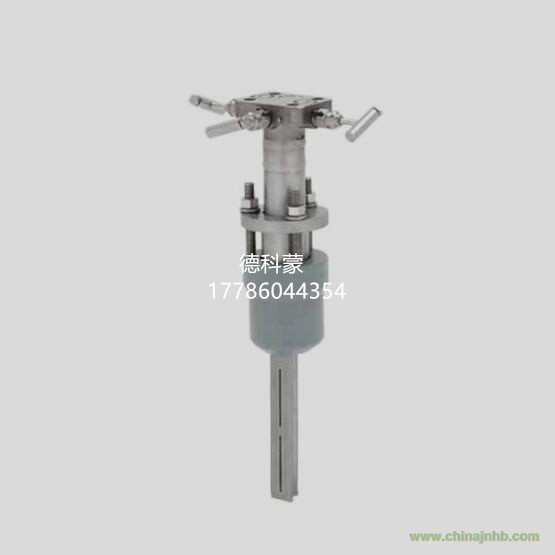

羅斯蒙特阿牛巴流量計485G200ZCUPS2T100T3

概述
羅斯蒙特 485 阿牛巴一次元件采用最好精度和性能的 T 形傳感器設計
? 高達 0.75% 流量精度
? 在所有差壓流量計中永久壓力損失最低
? 可用于 2 到 96 英寸（DN50-DN2400 毫米）管線尺寸，更大管線應用請咨詢

性能規格——羅斯蒙特阿牛巴流量計485G200ZCUPS2T100T3

流出系數
流量的 ±0.75%

重復性
±0.1%

管線尺寸
? 傳感器尺寸 1：2 英寸到 8 英寸（50 到 200 毫米）
? 傳感器尺寸 2: 6 英寸到 96 英寸（150 到 2400 毫米）
? 傳感器尺寸 3: 12 英寸到 96 英寸（300 到 2400 毫米）

流量量程比
10:1 或更好

阿牛巴傳感器表面處理
對于高雷諾數應用（通常為氣體和蒸汽），阿牛巴一次元件的正面為紋理型。 表面紋理在傳感器的正面產生紊流更高的邊界層。并在傳感器的邊緣產生預測性和復現性更高的流量分離。 可通過艾默生過程管理的選型軟件 Instrument Toolkit 為每種應用確定適當的表面處理。

功能規格——羅斯蒙特阿牛巴流量計485G200ZCUPS2T100T3

應用
? 液體
? 氣體
? 蒸汽

工藝溫度限值
直接安裝變送器
? 500 °F (260 °C)
? 高溫 5 閥組時（code 6 變送器連接平臺），為 750°F(398°C)。蒸汽應用的最高溫度限值為 650°F（343°C）。
? 當在蒸汽管線頂部安裝時，為 400°F (204°C)

遠程分體安裝變送器
? 1250°F (677°C) —合金 C-276 傳感器材料 (對于超過 538°C的過熱蒸汽應用，建議使用合金 800H 材質的傳感器585）。
? 850°F (454°C) – 不銹鋼傳感器材料

壓力和溫度限值(1)
直接安裝變送器
? 最高 600# ANSI（100°F 時 1440 磅/平方英寸（38°C 時 99巴））
? 一體化溫度測量不能用于超過 600 ＃的法蘭安裝型號

遠程分體安裝變送器
? 最高 2500# ANSI（100°F 時 6000 磅/平方英寸（38°C 時416 巴））
(1) 靜壓選擇可能影響壓力限值。

物理規格——羅斯蒙特阿牛巴流量計485G200ZCUPS2T100T3
溫度測量
一體化 RTD
? 100 歐姆的鉑 RTD
? 4 線 RTD (α = 0.00385)

遠程 RTD
? 100 歐姆的鉑 RTD, 彈頂式，帶有 1/2 英寸 NPT 活接-短管延長段(078 系列帶羅斯蒙特 644 外殼)

溫度計套管
? 1/2 英寸 x 1/2 英寸 NPT, 316 不銹鋼，帶有 1/2 英寸焊接couplet (與管道材料相同)。


外殼連接
1/2–14 NPT, G1/2 和 M20 × 1.5 導管。 HART 接口連接固定到輸出代碼 A 的接線端子上。


阿牛巴傳感器材料
? 316 /316L 不銹鋼
? 合金 C-276


焊墩材料
? 碳鋼 (A105)
? 316 /316L不銹鋼
? 鉻-鉬 F-11 級
? 鉻-鉬 F-22 級
? 鉻-鉬 F-91 級
