一．型號意義

SXC-5A1-8-L型號規格：


二．功能介紹

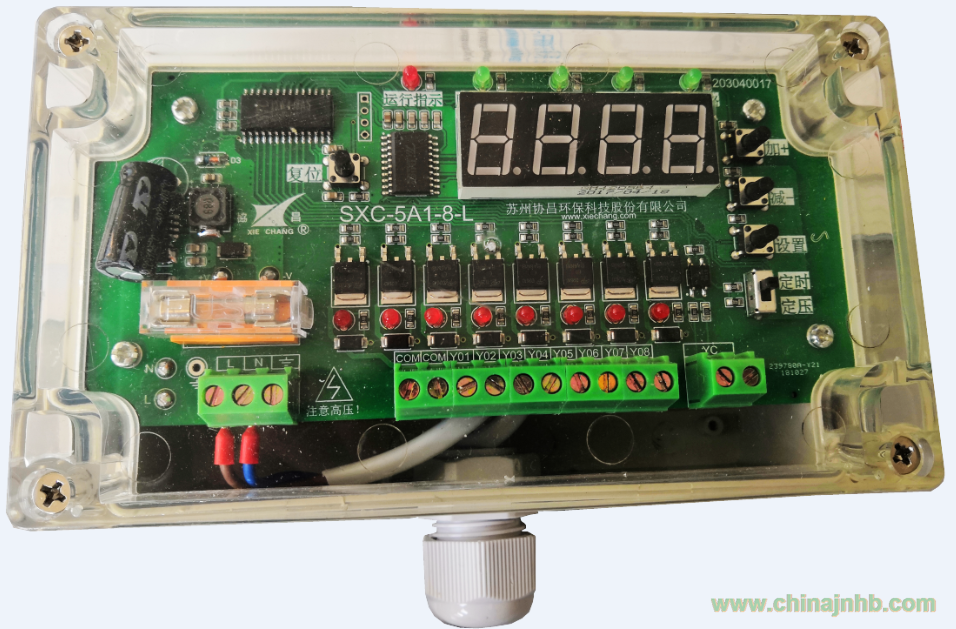

SXC-5A系列采用掛式透明PC殼，外形美觀，防塵性能好，安裝方便。
面板設有數字顯示，能依次顯示電磁脈沖閥工作順序，可根據清灰需求，調整脈沖寬度、脈沖間隔和循環間隔周期，控制電磁閥的開啟和關閉，對除塵器實行定時清灰。同時設有壓差控制儀輸入節點，接上差壓控制儀和差壓變送器后，可以定差壓清灰。

三．使用說明

1運行模式
在運行狀態的時候板載運行指示燈會亮起，系統處于噴吹或壓差等待狀態。在運行時，短按設置鍵一下，數碼管將會切換顯示模式，長按進入設置模式。
單個執行流程：
定時模式：循環單個執行流程。
定壓模式：在壓差觸發端口沒被使能的時候，數碼管顯示“- - - -”四條橫線等待觸發，當觸發后執行一次單個執行流程，執行完后繼續等待觸發，以此循環。

2設置模式
設置模式下運行指示燈熄滅，數碼管顯示當前參數修改項。
設置狀態按鍵通用操作：
[加+]對當前設定數值進行增加操作  短按+1，長按自動連擊觸發。
[減-]對當前設定數值進行減少操作  短按-1，長按自動連擊觸發。
[設置]短按進入下一設置選項，長按保存參數并重啟設備。

擴展功能
[1] [開機啟動延遲] (范圍1s-999s，精度1s)：開機后等待設定時間進入噴吹運行狀態，可按[加+]鍵或[減-]鍵跳過，設置為0則開機啟動后直接執行運行狀態，設置該參數時第一位數碼管會顯示字符’A’。
[2][系統上電默認顯示模式]（范圍1-2）：模式1為只顯示回路（當前噴吹到第幾路），不顯示其他信息，模式2為細節信息顯示（顯示脈寬倒計時，間隔倒計時，周期倒計時），但是不顯示當前的回路信息，設置該參數時第一位數碼管會顯示字符’B’。
[3][屏幕亮度] (范圍1級-8級)：修改該參數可以調節數碼管的顯示亮度，設置該參數時第一位數碼管會顯示字符’C’。
[4][壓差使能時間] (范圍0.01s-9.99s，精度10ms)：該參數決定在壓差模式下的壓差端口觸發時間，觸發時間小于設定值將不會進行噴吹控制，設置該參數時第一位數碼管會顯示字符’D’。

四．技術參數
額定輸入電壓：AC220V(±10%）50HZ/60HZ；
額定輸出電壓：DC24V；
額定輸出電流:1.2A；
額定功率：30W；
脈沖寬度調節范圍：0.01s-99.99s，精度10ms；（出廠設置為0.08S）
脈沖間隔調節范圍：1s-9999s，精度1s；(出廠設置為10S)
循環周期調節范圍：0min-9999min，精度1min；（出廠設置為0min）
輸出回路調節范圍：1路-N路；（出廠設置根據具體型號確定）
使用環境：工作溫度-20℃～+60℃；空氣相對濕度不超過85%；（不結冰、無凝露）無嚴重腐蝕氣體和導電塵埃；無劇烈震動或沖擊；

五．接線說明
1. 電源為交流220V輸入端子。
2. COM端為電磁脈沖閥的公共接線端。
3. YC為壓差控制端口，當控制儀處于壓差運行模式時，可通過短接YC兩個端子控制脈沖控制儀運行。
4. 數字1-N為脈沖閥信號輸出端子。


六．安裝方式及注意事項
1. 控制儀周圍不應有腐蝕性氣體，盡量避開強烈震動、強磁、高溫高熱場所，戶外安裝應有防水措施；
2. 為了保證正常的生產及設備安全，控制路數、脈沖閥數設置應由專業技術人員進行調整。

七．外形尺寸圖
