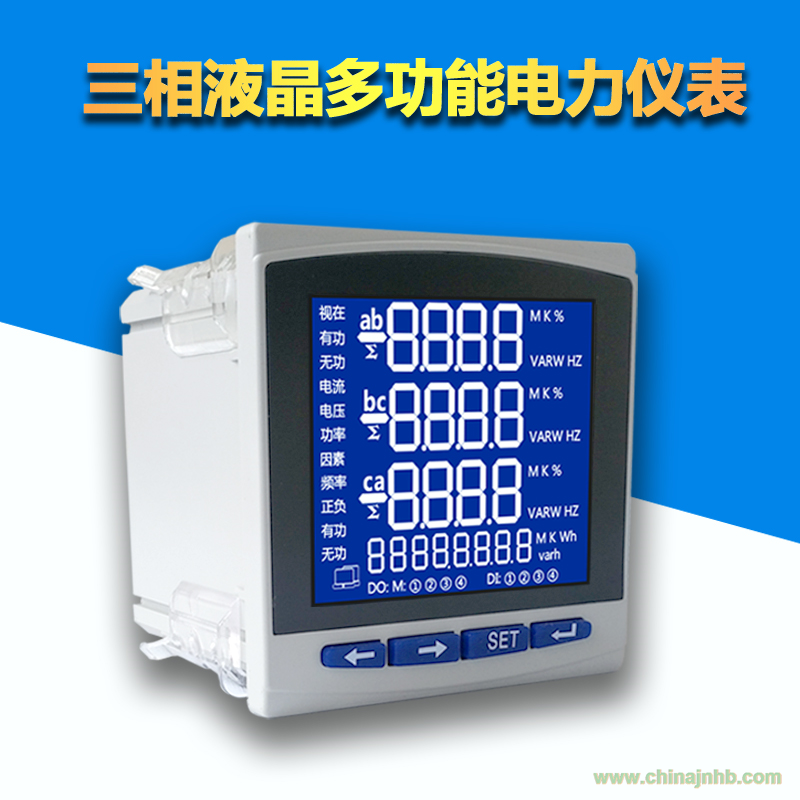

本系列多功能電力儀表：是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、智能建筑。測量等級為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議

二、主要參數

輸人測量顯示（網絡；三相三線、三相四線）

★電壓：

額定值：ACl00V、220V、380V（訂貨時請說明）

過負荷持續：1.2倍瞬時：2倍／1s

功耗<1VA（每相）

阻抗>300kΩ

精度：精度等級0.2

★電流

額定值A(chǔ)ClA、5A（訂貨時請說明）

過負荷持續：1.2倍瞬時：10倍／10s功耗

阻抗<20MΩ

精度：精度等級0.2

★頻率：50Hz，精度0.1Hz

★功率：有功、無功、精度0.5級

★電能：四象限電能有功精度0.5%，無功精度l%。

★顯示：3排LED切換顯示  LCD高清液晶顯示

★電源

輔助電源：AC、DC 80V~270V  AC380V（訂貨時說明）

功耗<4VA

★輸出

★數字接口RS-485、MODBUS—RTU協議

★脈沖輸出2路電能脈沖輸出，光耦輸出

★環境

★工作環境：-10～55℃，相對濕度不大于93%，無腐蝕氣體

★儲存環境：－20～75℃境

★安全

★耐壓：輸入和電源>AC2kV，輸入和輸出>AC2Kv.

★絕緣：輸入、輸出、電源對機殼>5MΩ

★外形

★外型尺寸120*120*80mm  96*96mm*80mm    80*80mm*80mm  72*72mm*60mm（長、寬、深）

★開孔尺寸112*112     91X91   76X76  67X67（mm）

三、主要特點

★直接從電流、電壓互感器接入信號；

★可任意設定PT/CT變比；

★儀表顯示可滾動設置；

★多塊儀表可設置不同地址；

★可通訊接入SCADA、PLC系統中；


★發光二極管顯示，可視度高；

★抗干擾強，精度高，LCD高清液晶大屏顯示
