●概述
氣動管夾閥是永嘉翌星閥門有限公司吸收國外先進技術自主開發的新型閥門產品。該系列產品無密封點，不會發生泄漏現象；耐顆粒腐蝕，輸送含有纖維的液體也不會堵塞。其性能可與進口產品相媲美，且具有供貨期短、價格合理、服務周到等優點。
●工作原理
在控制介質未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。由于管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因流體壓力而變化。當控制介質進入管套與閥體之間的空腔時，管套在介質壓力下變形截流。
如下圖所示：
●型號意義

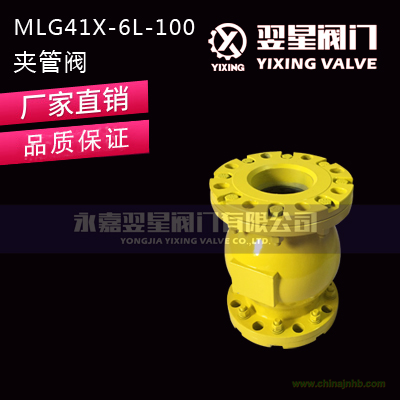

MLG41X-6L-150
MLG 箍斷閥代號
4 連接型式為法蘭1 結構型式為浮動直通式
x 閥芯材料為橡膠
6 公稱壓力位0.6MPa
L 閥體材料為鋁合金
150 公稱通徑為150mm
●氣動管夾閥結構與安裝尺寸
① 閥 體 鋁合金
② 橡膠套 橡膠/增強簾布
③ 閥 蓋 合金鋼
● 氣動管夾閥型號及參數
|
型號及通徑
|
L
|
D
|
D1
|
n-φd
|
H
|
重量kg
|
|
MLG41X-6L-20
|
130
|
110
|
75
|
4-φ14
|
30
|
2
|
|
MLG41X-6L-25
|
130
|
120
|
85
|
4-φ14
|
30
|
3.5
|
|
MLG41X-6L-32
|
160
|
140
|
100
|
4-φ18
|
62
|
4.5
|
|
MLG41X-6L-40
|
160
|
150
|
110
|
4-φ18
|
62
|
4.5
|
|
MLG41X-6L-50
|
178
|
165
|
125
|
4-φ18
|
78
|
5.8
|
|
MLG41X-6L-65
|
178
|
170
|
145
|
4-φ18
|
78
|
5.8
|
|
MLG41X-6L-80
|
228
|
200
|
160
|
4-φ18
|
87
|
9
|
|
MLG41X-6L-100
|
280
|
220
|
180
|
8-φ18
|
110
|
13.5
|
|
MLG41X-6L-125
|
385
|
250
|
210
|
8-φ18
|
125
|
20
|
|
MLG41X-6L-150
|
416
|
285
|
240
|
8-φ23
|
147
|
30
|
|
MLG41X-6L-200
|
550
|
340
|
295
|
18-φ23
|
210
|
60
|
|
MLG41X-6L-250
|
630
|
395
|
350
|
12-φ23
|
248
|
75
|
●氣動管夾閥應用領域
氣動管夾閥適用于各種氣動輸送系統，其應用領域包括水泥料倉，色素和顆粒處理，陶瓷、玻璃和塑料工業、污水處理，制藥工業、食品工業及葡萄酒釀造業。還廣泛應用于配料系統和稱量系統、粉末噴涂系統、真空廁所系統、真空輸送系統、抽吸和壓縮空氣控制系統。此外，還大量配套使用在陶瓷過濾機上。
