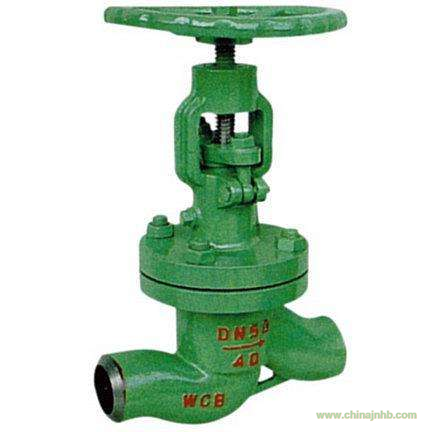

真空截止閥適用于公稱壓力PN4.0～10.0Mpa，工作溫度≤200℃的火力電站回水冷凝系統管道上，切斷或接通中的介質。適用介質為：水、蒸汽等。
產品說明：
型號：NKJ61
口徑:DN10～150mm
使用壓力：PN4.0～10.0MPa
使用溫度 =<200
閥體使用材料：
WCB、316SS、CF8M、氟塑料、柔性石墨
設計標準：
GB/T12238-1989、GB/T9113.1-9113.26;JB78
產品結構特點
本真空截止閥按JB/T3595標準設計制造，滿足電站設備配套使用要求。
設計了真空密封結構填料室，隔離真空可靠。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。
法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
主要結構特點及用途
真空隔離截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏。
密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。
結構簡單，緊湊，檢修方便，使用壽命長。
閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統與大氣隔離，具有很好的真空密封性能。
本系列閥門連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。
該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用。
主要零件的材料說明
閥 體 25、WCB Cr5Mo
閥 蓋 25、WCB Cr5Mo
支 架 25、WCB Cr5Mo
閥 瓣 2Cr13、WCB Cr5Mo
閥 桿 2Cr13 38CrMoAL、25Cr2MoV
閥 座 25、304 304
密封環 膨脹柔性石墨
填 料 膨脹柔性石墨
閥桿螺母 ZCuA110Fe3
