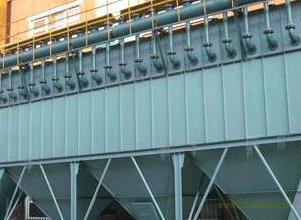

脈沖袋式除塵器進入灰斗的氣流隨后折而向上,通過內部裝有金屬骨架的濾袋,粉塵被捕集在濾袋的外表面,凈化后的氣體進入濾袋室上部清潔室,匯集到出風口排出,脈沖袋式除塵器含塵氣體通過濾袋凈化的過程中,隨著時間的增加而積附在濾袋上的粉塵越來越多,增加濾袋阻力,致使處理風量逐漸減少,為正常工作,要控制阻力在范圍內,一旦超過范圍對濾袋進行清灰,清灰時由脈沖控制儀順序觸發各控制閥開啟脈沖閥,氣包內的壓縮空氣由噴吹管各孔經文氏管?chē)娚涞礁飨鄳?yīng)的濾袋內,濾袋瞬間急劇膨脹,使積附在濾袋表面的粉塵脫落,濾袋恢復初始狀態。清下粉塵落入灰斗,經排灰系統排出機體。由此使積附在濾袋上的粉塵周期地脈沖噴吹清灰,使凈化氣體正常通過,保證除塵系統運行。
除塵器的含義即把粉塵從煙氣中分離出來的設備。在大氣污染治理中必須用到。一般除塵器有電除塵器、袋式除塵器、濕式除塵器等。每種除塵器適用的范圍清灰的效果都不同。我們重點來分析布袋除塵器工作原理。
布袋除塵器工作原理:含塵氣體由灰斗上部進風口進入后,在擋風板的作用下,氣流向上 流動,流速降低,部分大顆粒粉塵由于慣性力的作用被分離出來落入灰斗。含塵氣體進入中箱體經濾袋的過濾凈化,粉塵被阻留在濾袋的外表面,凈化后的氣體經濾袋口進入上箱體,由出風口排出。隨著濾袋表面粉塵不斷增加,除塵器進出口壓差也隨之上升。當除塵器阻力達到設定值時,控制系統發出清灰指令,清灰系統開始工作。
首先電磁閥接到信號后立即開啟,使小膜片上部氣室的壓縮空氣被排放,由于小膜片兩端受力的改變,使被小膜片關閉的排氣通道開啟,大膜片上部氣室的壓縮空氣由此通道排出,大膜片兩端受力改變,使大膜片動作,將關閉的輸出口打開,氣包內的壓縮空氣經由輸出管和噴吹管?chē)娙氪鼉?nèi),實現清灰。當控制信號停止后,電磁閥關閉,小膜片、大膜片相繼復位,噴吹停止。脈沖閥是脈沖袋式除塵器關鍵部件,其使用壽命是用戶最為關心的問題。
單機脈沖除塵器工作原理主要是利用重力作用,在顆粒粉塵的氣體進入除塵器后,顆粒較大的粉塵由于重力作用被沉降下去,落入灰斗中。根據布袋除塵器工作原理,我們要經常性的對除塵器清灰,因?yàn)轭w粒可能會粘附在濾料上影響除塵效果。
脈沖除塵器的特點:
1、脈沖移動除塵器采用分室停風脈沖噴吹清灰技術,克服了常規脈沖除塵器和分室反吹除塵器的缺點,清灰能力強,除塵效率高,排放濃度低,漏風率小,能耗少,鋼耗少,占地面積少,運行穩定可靠,經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰,噴吹一次就可達到清灰的目的,所以清灰周期延長,降低了清灰能耗,壓氣耗量可大為降低。同時濾袋與脈沖閥的疲勞程度也相應減低,從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機,系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈,密封性能好,牢固可靠。濾袋龍骨采用多角形,減少了袋與龍骨的磨擦,延長了袋的壽命,又便于卸袋。
4、采用上部抽袋方式,換袋時抽出骨架后,臟袋投入箱體下部灰斗,由人孔處取出,改善了換袋操作條件。
5、箱體采用氣密性設計,密封性好,檢查門用優良的密封材料,制作過程中以煤油檢漏,漏風率很低。
6、進、出口風道布置緊湊,氣流阻力小。
脈沖除塵器對保溫材料的要求:
1、脈沖除塵器的保溫材料滿足保溫性能,保證保溫后(環境溫度不高于25度時,保溫結構外表面溫度不超過50度;環境溫度高于25度時,保溫結構外表面溫度可比環境溫度高25度)。保溫結構在設計使用壽命內應保證完整,在使用過程中不許出現燒壞、腐爛、剝落等現象。保溫結構應有足夠的機械強度,在自重、振動、風雪等附加荷載的作用下不致破壞。
2、保溫層應防水、防火、保溫后整體平面平整美觀(保溫后平面不外漏加強筋,加強筋與外護板平齊,外層設置空氣流動層的保溫結構)。
脈沖布袋除塵器的選型特別簡單,主要是根據用戶需要需要除塵量的大小,和場地狀況來決定的,這種除塵器設備結構非常簡單,操作維修起來非常方便,這種設備使用的布袋要根據除塵器使用的溫度來決定的,溫度較高就要選用氟美斯高溫除塵器布袋,溫度低就使用針刺氈常溫布袋,除塵器使用的風機要根據需要風量的大小來選擇。
脈沖除塵器是一種小型設備,與其它小型設備相比,脈沖除塵器具有清灰動能大、除塵器效率高的特點,設備體積較小,結構簡單,重量輕,制作和安裝起來比較簡單,本機組適用比較廣泛,主要適用于冶金、礦山、建材、鑄造、化工、煙草、瀝青、水泥、機械、糧食、機械加工、鍋爐等行業。
