消防應急照明和疏散指示系統
1 概述
隨著經濟、科技的迅猛發展，人們開始追求建筑設施的人性化、舒適化，大量高層特大型建筑，及地下建筑的涌現導致了建筑物的通道更長、更復雜。本著以人為本，生命安全為重，對于人員密集、疏散距離長、疏散通道多、拐彎多、環境復雜的建筑，通常采用的疏散指示方式不是很合理，不僅費用高，而且檢查維護很不方便，不能集中管理。故而實施迅速有效地安全疏散系統，是避免造成群死群傷的重要措施，這樣智能疏散系統應運而生。
在智能建筑和數字社區的規劃和設計中要求確保建筑物與外部信息通信網的互聯及信息暢通，對語音、數據、圖像和多媒體等各類信息予以接收、交換、傳輸、存儲、檢索和顯示等進行綜合處理的多種類信息設備加以組合，實現建筑物業務及管理等應用功能綜合管理，而原有的應急照明和疏散指示系統已無法實現對各應急燈點的實時控制。應急狀態下的指示燈存在滯后、斷電等現象，且固定方向式指示燈和安全出口標志，在發生火災時仍然將人員引向危險區域的方向誤導隱患，都給人群的有效疏散帶來了困難。因此而產生的不必要的人員傷亡，令每個知情人扼腕痛惜！
消防應急照明和疏散指示系統是消防安全領域的新型產品，通過對應急指示燈安全性能全方位的實時監測和自動維護，在火災發生時能夠有效的指導人群進行及時疏散撤離，為生命撐起一片“保護傘”。
2 產品選型一覽表
|
名稱
|
型號
|
內容
|
安裝方式
|
顯示
|
|
集中電源集中控制型消防應急標志燈具
|
A-BLJC-2OEⅡ1W-A420
|
安全出口，拉絲鋁面
|
吊掛
|
雙面
|
|
A-BLJC-2LEⅡ1W-A420L
|
左向指示，拉絲鋁面
|
|
A-BLJC-2LREⅡ1W-A420LR
|
雙向指示，拉絲鋁面
|
|
A-BLJC-1OEⅡ1W-A401
|
安全出口，拉絲鋁面
|
壁裝
|
單面
|
|
A-BLJC-1LEⅡ1W-A401L
|
左向指示，拉絲鋁面
|
|
A-BLJC-1REⅡ1W-A401R
|
右向指示，拉絲鋁面
|
|
A-BLJC-1LREⅡ1W-A401LR
|
雙向指示，拉絲鋁面
|
|
A-BLJC-1OEⅡ1W-A401F
|
樓層指示，拉絲鋁面
|
|
A-BLJC-1LEⅠ1W-A502L
|
245mm單向，玻璃面
|
地埋
|
|
A-BLJC-1LREⅠ1W-A502LR
|
245mm雙向，玻璃面
|
|
A-BLJC-1LEⅠ1W-A503L
|
245mm單向，不銹鋼面
|
|
A-BLJC-1LREⅠ1W-A503LR
|
245mm雙向，不銹鋼面
|
|
A-BLJC-1LEⅠ1W-A500L
|
180mm單向，玻璃面
|
|
A-BLJC-1LREⅠ1W-A500LR
|
180mm雙向，玻璃面
|
|
A-BLJC-1LEⅠ1W-A501L
|
180mm單向，不銹鋼面
|
|
A-BLJC-1LREⅠ1W-A501LR
|
180mm雙向，不銹鋼面
|
|
集中電源集中控制型消防應急照明燈具
|
A-ZFJC-E3W-A600B
|
照明
|
壁裝
|
/
|
|
A-ZFJC-E5W-A600B
|
|
A-ZFJC-E3W-A601
|
嵌頂
|
/
|
|
A-ZFJC-E6W-A602
|
|
A-ZFJC-E3W-A603
|
吸頂
|
/
|
3 技術參數
3.1 應急照明控制器
|
類別
|
描述
|
|
輸入電源
|
AC220V/50Hz，
|
|
備用電源
|
閥控密封式鉛酸蓄電池，容量12V/12Ah，2節
|
|
應急時間
|
3h
|
|
配置
|
工業PC板，2G內存，32G固態硬盤存儲
|
|
顯示操作
|
17寸液晶顯示器，LED指示燈；人機接口為鼠標鍵盤，按鍵；
|
|
打印機
|
熱敏打印機
|
|
下行總線
|
4個CAN總線：連接分配電裝置與集中電源
|
|
上行總線
|
1個CAN：預留，可用于連接火災報警控制器或其他用途；
1個RS485：預留，可用于連接火災報警控制器或其他用途；
1個RS232：預留，可用于連接火災報警控制器或其他用途；
1個以太網口：預留，可用于連接火災報警控制器或其他用途。
|
|
外形尺寸(mm)
|
550*910*1300(W*D* H)
|
|
外殼材質
|
金屬
|
|
防護等級
|
IP30
|
|
運行溫度
|
0℃-45℃
|
3.2 應急照明集中電源(A-D-0.5KVA-A200)
|
類別
|
描述
|
|
輸入電源
|
AC220V/50Hz，
|
|
輸出電源
|
DC36V,0.5KVA
|
|
備用電源
|
閥控密封式鉛酸蓄電池，容量12V/38Ah，3節
|
|
本機功耗
|
75W
|
|
應急時間
|
應急時間 90min；切換時間 5s
|
|
顯示
|
點陣液晶顯示，LED指示燈
|
|
操作方式
|
按鍵，開關操作
|
|
通訊總線
|
上行CAN
|
|
外形尺寸(mm)
|
280*560*700(W*D* H)
|
|
外殼材質
|
金屬
|
|
防護等級
|
IP30
|
|
運行溫度
|
-10℃-45℃
|
|
安裝方式
|
壁掛
|
3.3 應急照明分配電裝置(A-FP-A300)
|
類別
|
描述
|
|
輸入電源
|
DC36V,0.5KVA
|
|
輸出電源
|
回路輸出電壓DC36V,總電流≤15A
|
|
通訊回路
|
5回路
|
|
本機功耗
|
10W
|
|
應急時間
|
應急時間 90min；切換時間 5s
|
|
顯示
|
LED指示（主電、應急、故障）
|
|
通訊總線
|
上行CAN/下行ABUS
|
|
外殼材質
|
金屬
|
|
外形尺寸(mm)
|
120*350*450(W*D* H)
|
|
防護等級
|
IP30
|
|
運行溫度
|
-10℃-45℃
|
|
安裝方式
|
壁掛
|
3.4消防應急標志燈具
3.5消防應急照明燈具
|
參數 型號
|
A600B系列
|
A601系列
|
A602系列
|
A603系列
|
|
安裝方式
|
壁掛
|
吊裝
吊裝
|
吸頂
|
|
輸入電源
|
DC36V
DC36V
DC36V
DC36V
|
|
應急時間
|
大于90分鐘
大于90分鐘
大于90分鐘
大于90分鐘
|
|
外形尺寸(mm)
|
209*119*75（W*D*H）
|
φ97.5*50
|
φ107.5*50
|
Φ305*85
|
|
防護等級
|
IP30
IP30
IP30
IP30
|
|
運行溫度
|
-10℃-45℃
-10℃-45℃
-10℃-45℃
-10℃-45℃
|
|
功能
|
具有唯一地址，可實時上報燈具狀態
|

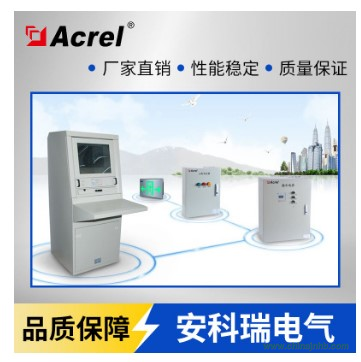

4 產品樣本
4.1 應急照明控制器
4.2應急照明集中電源
4.3 應急照明分配電裝置
4.4 消防應急照明燈具和標志燈具
