試樣限制
|
本試驗設備禁止：
易燃、易爆、易揮發性物質試樣的試驗或儲存
腐蝕性物質試樣的試驗或儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存
放射性物質試樣的試驗或儲存
劇毒物質試樣的試驗或儲存
試驗或儲存過程中可能產生劇毒物質的試樣的試驗或儲存
|
|
1. 設備尺寸
|
|
|
工作室內尺寸
|
W2150×H2200×D1250 mm
|
|
設備外尺寸
|
W5880×H3500×D2500 mm（不包括門、控制柜等突起部分）
|
|
2. 性能指標
|
|
|
測試環境條件
|
環境溫度為+25℃、相對濕度≤85%、大氣壓力：86～106kpa
試驗箱內無試樣條件下
|
|
2.1. 帶風源淋雨試驗
|
|
|
降雨強度
|
1.7mm/min
|
|
連續降雨時間
|
≥4小時，可設定（最大24小時）
|
|
雨滴直徑
|
0.5～4.5 mm
|
|
風速
|
10～18 m/s
風源相對于試驗樣品的方向，能使雨從水平方向變到45°角
|
|
工作室溫度
|
（RT+10℃）～+55℃
試驗前調節工作室溫度至：水溫+10℃(最高到+55℃)
|
|
2.2. 強化試驗
|
|
|
最大噴嘴壓力
|
約276kPa
|
|
噴淋面積
|
樣品每≤0.56m2接收淋雨的表面范圍內，至少安裝有一個噴嘴
|
|
試驗時間
|
1～9999min范圍內可設
|
|
2.3. 滴雨試驗
|
|
|
滴雨流量
|
≥2800+30L/m2·h
|
|
連續滴雨時間
|
1～9999min范圍內可設
|
|
雨滴直徑
|
0.5～4.5 mm
|
|
高度自動調節
|
具有檢測試驗樣品高度的功能，可自動調節滴雨盤高度，使滴水盤自動從離樣品高1m處降雨。
|
|
3. 結構組成
|
|
|
概述
|

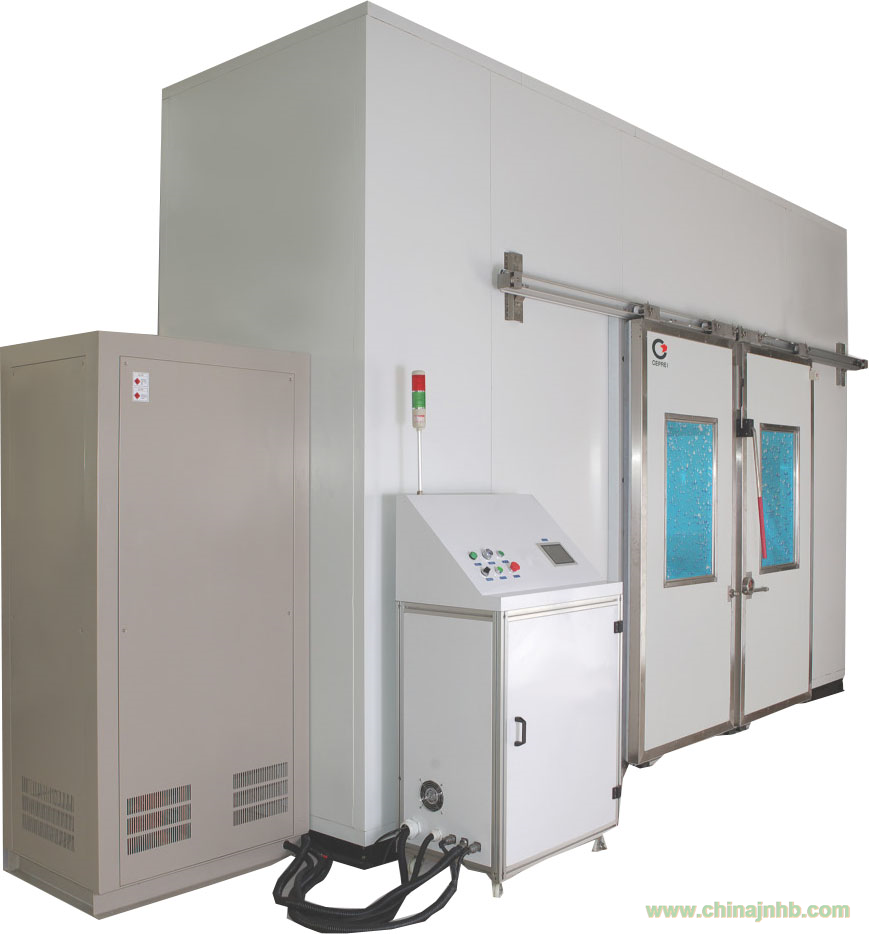

設備由箱體、平移門、滴雨裝置、強化防水裝置、循環通道、風機系統、加熱裝置、旋轉工作臺、供水系統、電氣控制系統組成。
|
|
3.1. 試驗箱體
|
|
|
箱體材質
|
試驗箱體箱內壁是SUS304不銹鋼板（厚度1.0mm），箱外壁是噴塑鋼板,保溫層為聚氨酯,這樣既可以加強室體強度又可以減少噪音振動。
|
|
室內結構件材質
|
室內結構、通道及風口全部采用不銹鋼材料，防水防銹。
|
|
引線孔
|
在箱體背面高度約1m處開直徑Φ100mm引線孔一個，帶密封軟膠塞一個。
|
|
循環通道
|
循環通道為立式布置，風機出風口裝有導風板，使試驗箱產生水平層流。循環通道轉角處安裝有圓弧導風板，使氣流回轉暢順，減少風阻。
|
|
大門
|
大門采用手動平移門，平移門采用丹麥技術制造，門上安裝中空鋼化玻璃窗，窗上各裝雨刷一只，便于觀察淋雨試驗情況。
|
|
照明燈
|
室內安裝防潮照明燈1盞
|
|
3.2. 滴雨裝置
|
|
|
概述
|
淋雨試驗裝置由滴雨盤、升降裝置、供水裝置、轉臺、控制電箱等組成。
滴雨裝置安裝在室內頂部，可自動升降，具有自動檢測試驗樣品高度的功能。
|
|
滴雨盤尺寸
|
W1090×D1120×H50 mm
|
|
滴雨盤有效面積
|
960×960 mm
|
|
滴水孔間距
|
20×20 mm（或25.4×25.4 mm）
|
|
雨滴直徑
|
0.5～4.5mm
|
|
材質
|
不銹鋼+鋁型材
|
|
升降機構
|
采用直流電動馬達，通過絲桿帶動滴水盤升降，滴水盤高度可以調節。
|
|
3.3. 強化試驗裝置
|
|
|
概述
|
試驗空間右側轉臺的頂部和右側安裝強化防水裝置，可進行強化防水試驗。放置在旋轉臺上的樣品的五個面（底面除外），樣品臺旋轉時每個面都能噴淋到。
強化防水裝置由噴嘴、管路組成。
|
|
噴嘴間隔
|
方格噴淋網陣，500×500
mm
|
|
噴嘴數量
|
頂部和右側面各裝有4個噴嘴
|
|
噴嘴型式
|
全圓形噴霧型，采用螺紋連接可拆卸。
|
|
最大噴嘴壓力
|
約276kPa
|
|
噴射角度
|
約60°
|
|
噴孔直徑
|
1.0～1.2mm
|
|
3.4. 風機系統
|
|
|
循環風機
|
軸流風機，風機系統包括變頻電機、聯軸器、主軸、軸承座、風葉、風筒及導風葉片
|
|
葉片
|
鋁合金或不銹鋼材料
|
|
主軸
|
采用SUS304不銹鋼
|
|
電機
|
絕緣等級IP55，全壓700Pa，功率18.5kw
|
