污泥低溫干化機是由熱泵系統、烘干系統、污泥輸送系統等組合而成的專業裝置，是一種利用逆卡諾循環原理的新型高效節能干化機組。

工藝介紹

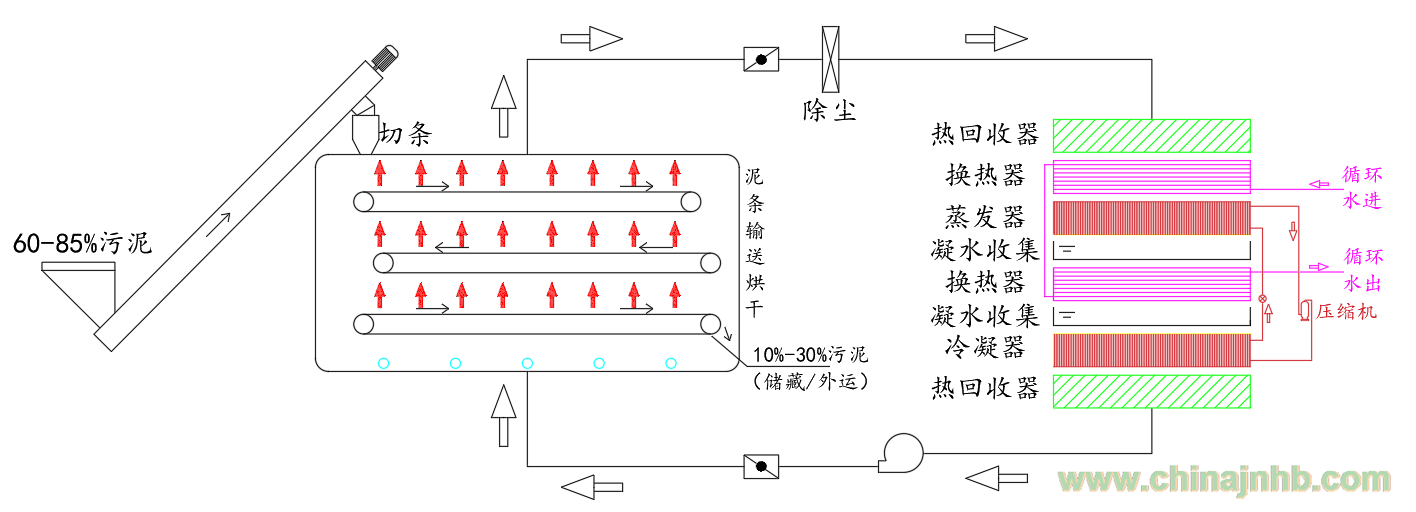

（一）如上圖所示，低溫污泥烘干機主要系統有：

1、熱泵系統（包括：蒸發器、壓縮機、冷凝器、節流閥、表冷器、熱交換芯等）；

2、烘干系統（包括：干燥室、風機、隔斷式風閥）；

3、濕污泥進料系統；

4、干污泥出料系統；

5、自控系統。

（二）低溫污泥烘干機兩大循環系統為：

1、熱泵系統的制冷劑“逆卡諾”循環

制冷劑在熱泵系統蒸發器管內吸熱蒸發；

制冷劑在熱泵系統冷凝器管內冷凝放熱。

“逆卡諾”循環具體過程為：

由壓縮機出來的高溫高壓的制冷劑氣體進入冷凝器，將熱量傳遞給空氣后，冷凝形成常溫高壓液體，經膨脹閥節流后進入蒸發器，吸收由干燥室出來的濕空氣熱量，變成低溫低壓氣體后，再被壓縮機吸入壓縮，形成高溫高壓的制冷劑氣體，如此往復循環；

2、烘干系統的干燥氣溫濕度升降循環

干燥氣在干燥室內吸收污泥水分，溫度降低，濕度增加；

干燥氣在通過熱泵系統蒸發器時，散失熱量，溫度降低至露點以下，析出凝結水，達到除水的目的；

干燥氣在通過熱泵系統冷凝器時，吸收熱量，溫度升高，濕度降低，滿足干燥污泥的要求。

循環空氣在烘干系統與熱泵系統間進行閉式循環，過程如下：

在干燥室內，熱泵產生的高溫低濕氣體在穿透輸送帶上污泥時，帶走污泥水分，氣體溫度降低，濕度升高，形成中溫高濕氣體，經過履帶過濾后進入熱泵系統；

在熱泵系統內，中溫高濕氣體首先通過熱交換芯，將熱量傳遞給低溫飽和濕度氣體，中溫高濕氣體得到了初步降溫，然后穿過蒸發器，溫度降至露點以下，析出大量水分，產生的凝水排放至機組外，中溫高濕氣體因此變成低溫飽和濕度氣體，此過程達到了污泥干化及氣體除濕的結果。

低溫飽和濕度氣體首先經過熱交換芯，吸收一定的熱量，溫度升高，變?yōu)椴伙柡蜌怏w，然后穿過冷凝器，吸收大量的熱量，形成了高溫低濕氣體。此過程達到了氣體升溫降低濕度的結果，滿足了污泥干化循環風的指標要求。

最終，高溫低濕的氣體經風機被吹送至干燥室續干燥污泥，完成了干燥氣的循環。由此可以看出，熱泵烘干機干燥氣是循環利用的，不產生廢氣。

熱泵系統內加裝熱交換芯，能夠使進入蒸發器的空氣溫度下降而進去冷凝器的空氣溫度上升；加裝熱交換芯的熱泵系統比普通的熱泵系統節能30%以上。
