膜片聯軸器是 撓性聯軸器的一種。膜片聯軸器其補償元件是 由幾組薄的金屬片(一般為不銹鋼薄櫥用螺栓交錯地與兩半聯軸器聯結，每組膜片由若干片疊集而成，因此也常日L}疊片聯軸器。膜片聯軸器靠膜片的彈性變形來補償所聯結兩軸的相對位移，膜片不受溫度和油污影響，具有耐酸、耐堿、耐腐蝕的特點，適用于高溫高速有腐蝕介質工況環境的軸系傳動，是 我國重點推廣的聯軸器。
對于膜片聯軸器端面距離偏差的要求，是 基于兩軸相對位移產生的附加應力的公式上提出來的。存在軸向安裝距離偏差的情況下，當聯結螺栓上緊時，膜片上會產生受力情況(假定6個聯結螺橙。而當存在角 度與徑向偏差時，膜片的受力。一般在安裝時這兩種情況會同時存在，會產生力的疊加。加上設備運行時產生的軸向位移，有可能加速膜片損壞。相對應的，軸向距離偏差引起的軸向應力，反過來也可能會影響設備的運行參數(振動、軸承溫度)。
因此建議在實際檢修安裝中，嚴格控制兩半聯軸器之間的距離偏差。當然，每個聯軸器廠家的設計可能存在不同，因此也應該按照設計要求進行調整。
安裝過程中不應忽略的問題
1)動平衡。隨著機器轉速的提高，任何回轉零部件的慣性主軸與旋轉軸線之間都有偏心，它在運轉時產生的不平衡慣性力矩必將引起傳動軸系的振動，導致機器零部件失效。撓性聯軸器中存在可以相對位移的零件，則更容易引起不平衡。因此，很多高速設備中的膜片聯軸器本身經過了動平衡，半聯軸器裝到軸上又進行過動平衡，以保證系統的動平衡性。
對于機組，檢修、技術人員較重視時，對彈性膜片聯軸器的安裝一般會按設計要求進行。但對于高速泵，檢修人員很容易忽略對輪的平衡問題。相對于高速泵轉子的質量，對輪占的比重不小，在高轉速下很容易產生較大的不平衡力。高速泵的輸入軸，受力相對復雜，不平衡力容易干擾軸承與齒輪的正常受力，引起設備異常。因此建議在安裝膜片聯軸器時，應嚴格按照設計要求組對安裝，以保證設備能正常運行。
2)半聯軸器的變形。由于使用或安裝不當可能引起半聯軸器的變形，從而會使膜片在安裝上緊螺栓時產生一個非 正常的彎曲應力。與前述的由軸向偏差引起的附加應力不同，該彎曲應力對于膜片來說是 不對稱的，就發生在變形部位，彎曲應力的大小與變形程度、膜片厚度、螺栓數量、螺栓半徑等相關因素有關。半聯軸器的變形容易引發振動、噪聲、膜片過早開裂等現象。
在檢修中，對于半聯軸器的變形的檢查實在是 太少。從有關廠家資料來看，一般膜片半聯軸器外圓與端面跳動≤0.05mm直徑＞250mm或錐孔配合的極限跳動≤0.08mm。因此建議在安裝時，確定檢修工序，檢查半聯軸器的變形量，以確保設備運行正常。
3)其他。其他一些細小的問題也應該注意：聯軸器安裝螺栓不能用普通螺栓代替。安裝螺栓應按要求轉矩上緊。螺栓穿進方向不能裝反。膜片有預拉伸或預壓縮要求的，一定要確定好原動機與設備之間的起始位置，然后按要求加減聯軸器上的調整墊片。聯軸器與軸是 錐孔配合的，一定要檢查內孔的接觸率。
由于膜片聯軸器有棱邊，建議安裝時佩戴厚手套等。并且在膜片聯軸器周邊安裝保護罩等裝置以確保。在安裝時軸心偏差超出容許值時，膜片聯軸器可能會發生變形從而導致?lián)p壞或使用壽命縮短。聯軸器的容許軸心偏差包括徑向，角 向，軸向偏差。安裝時，請進行調整確保軸心偏差在對應的產品目錄下的容許值范圍內。
聯軸器用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。

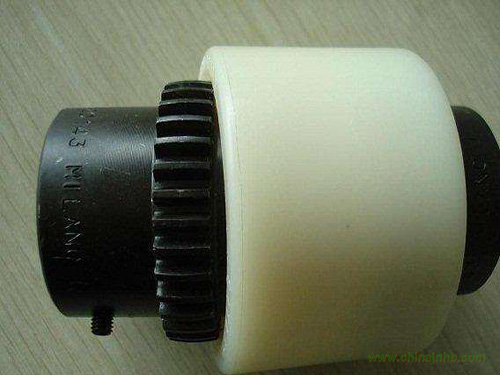

聯軸器也稱聯軸節，主要用來連接各機構的傳動軸，由于機械設備不同，各種聯軸器的功能也略有不同，如在叉車上聯軸器是 用來傳遞變速器與驅動橋之間的動力。聯軸器也稱聯軸節，主要用來連接各機構的傳動軸，由于機械設備不同，各種聯軸器的功能也略有不同，如在叉車上膜片式聯軸器是 用來傳遞變速器與驅動橋之間的動力。3t以下叉車因傳動系的縱向尺寸短，一般都采用剛性聯接結構，即從發動機-離合器-變速器-聯軸殼 -驅動橋均采用螺栓聯接，也就是 從發動機至驅動橋是 一個剛性整體，在剛性整體的中部，采用齒輪聯軸器。5t以上的叉車因傳動系統的縱向尺寸較長，一般都采用萬向節。使動力經聯軸器傳至叉車的驅動橋。
