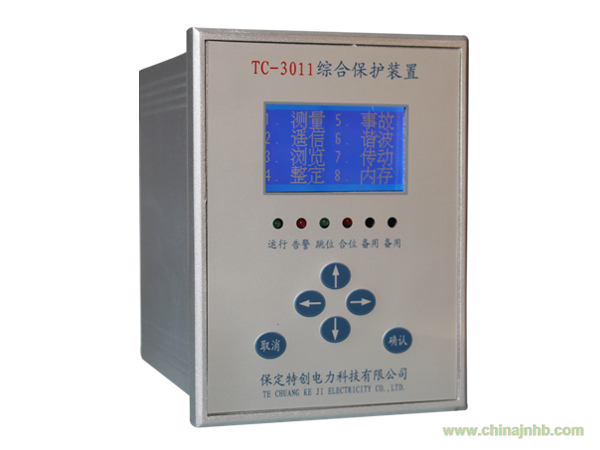

1. TC-3011 綜合保護測控裝置的分類及適用范圍

TC-3011 適用于 35KV 及以下電壓等級的饋線保護及測控裝置。其安裝方式均為嵌入式，裝置可集中組屏也可就地分散安裝在高壓開關柜上。

2. TC-3011 綜合保護測控裝置主要特點

2.1  TC-3000 變電站綜合自動化系統采用分層分布式系統結構，按一個間隔，配一套裝置設計，裝置可集中組屏也可就地分散安裝在高壓開關柜上，各間隔功能獨立，各裝置之間僅通過網絡聯結，信息共享，這樣整個系統不僅靈活性很強，而且其可靠性也得到了很大提高，任一裝置故障僅影響一個局部元件。

2.2  裝置采用了高性能處理器（ARM M3）和高分辨率 A/D 轉換器，每周波 32 點采樣，同時可實時完成保護、測量、諧波分析、低頻減載保護、小電流接地選線、開關事故分合次數統計等復雜的功能。

2.3  保護功能完全不依賴通訊網，網絡癱瘓與否不影響保護正常運行。

2.4  在硬件設計上，所有裝置采用統一的硬件平臺，為調試及維修帶來了極大的方便，同時裝置仍舊保留了傳統微機保護所具有的獨立的輸入輸出回路及操作回路。

2.5  采用分層分布式系統是提高全站工作可靠性的重要因素，特別是功能獨立于通訊網的配變保護，線路保護，饋出線保護,電容器保護,電動機保護等裝置在各間隔的獨立配置，它是變電站安全穩定運行的先決條件。

2.6  裝置采用全密封設計，加上精心設計的抗干擾組件，使抗振能力，抗電磁干擾能力有很大提高。

2.7  裝置的保護電流回路和測量電流回路分開設置，分別取自不同的電流互感器，設計有軟硬件雙看門狗功能，使整個系統同時具有較高的測量精度和抗干擾能力。

2.8   友好的人機界面，裝置采用全漢化大屏幕液晶顯示，跳閘報告，告警報告，遙信，遙測，定值整定等都在液晶上有明確的漢字標識，便于用戶使用和掌握。

2.9  通訊方式采用 CAN 口即控制器區域網接口，其特點為：結構簡單，只有兩根線與外部相連；傳輸速度最高可達 1Mbps；傳輸距離最遠可達 10KM；采用 CRC 檢驗并可提供相應的錯誤處理能力；采用非破壞性總線仲裁技術，使站內通訊具有很高的效率和抗干擾能力。
