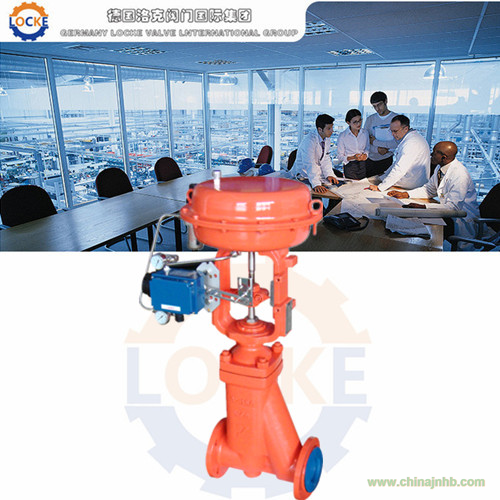

一、進口波紋管襯氟調節閥描述：
德國《LOCKE》洛克--進口波紋管襯氟調節閥，采用閥體與內件全部襯氟結構，有效阻隔了腐蝕介質對閥門中金屬材質的腐蝕。金屬閥體內腔采用齒式加工處理。使內襯材料完全與金屬接合，延長內襯材料的使用壽命與性能。閥桿密封采用F46波紋管密封與V型PTFE填料兩種組合密封，完全消除了介質從閥桿出向外漏的可能。不平衡式全襯控制閥特別針對低壓常溫工況下極具腐蝕性的介質使用。
|
產品名稱
|
進口波紋管襯氟調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN15～DN300
|
|
連接方式
|
法蘭
|
公稱壓力
|
1.6～4.0Mpa ≤600PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-40℃～200℃
|
|
閥體材質
|
鑄鋼、不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口波紋管襯氟調節閥技術參數及性能：
閥體形式 直通單座鑄造球型閥
公稱通徑 DN15～300mm
公稱壓力 PN1.6、4.0Mpa（ANSI 150、300LB）
法蘭標準 GB/T9113、JB/T79
連接形式 法蘭(FF RF RTJ)
壓蓋型式 螺栓壓緊式
工作溫度 -40～200℃
密封填料 V型聚四氟乙烯填料
閥內件
閥芯形式 單座柱塞型(襯四氟)
流量特性 近似等百分比 執行機構及附件、作用形式
執行器名稱 LOCKE系列多彈簧簿膜執行機構
執行器型號 LOCKE-2 LOCKE-3 LOCKE-4
有效面積(cm2) 350 350 560
行程(mm) 10、16 25 40
彈簧范圍 1.5～3kg/cm2（0.15～0.3MPa）
膜片材料 乙丙橡膠夾尼龍布
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) 主要零件材料
閥體、閥蓋 ZG230-450襯F46
閥座、閥芯 2Cr13襯F46、304襯F46
閥蓋 丁腈橡膠夾增強滌綸織物
波紋管材料 聚四氟乙烯 閥內件特點： 不平衡式閥芯 內襯閥座
閥體類型： 直通式
閥蓋形式： 波紋管型
流量特性： 等百分比 線性 快開
口徑范圍： DN15-300(1/2”-12”)
壓力等級： PN1.6、4.0Mpa（ANSI 150、300LB）
泄漏等級： ASME B16.104 Ⅴ（標準型閥座）
管道連接方式： 法蘭式
適用溫度范圍： -45°～ 200°
執行機構類型： 氣動薄膜式執行機構
氣動活塞式執行機構
三、進口波紋管襯氟調節閥特點：
1、耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座采用軟密封，故泄漏量低。
4、配用LOCKE系列執行機構，輸出力大、結構緊湊。
