合成氨化工過程氣體在線監測系統
一、概述
煤炭、石油、天然氣是我國重要的能源和原料，以煤焦化、或以煤造氣等原料的化工行業是國民經濟的重要基礎工業。在化工生產過程中對氣體成份含量進行在線分析很關鍵，它直接關系到產品質量、生產效率、生產效益、生產安全和達標排放。
TK-5000系列化工氣體分析系統是根據企業現場具體的工況參數和要求，在采用山東新澤儀器成熟的分析控制技術和國際創新的多項取樣預處理技術的基礎上研制設計的。根據每位用戶的特殊工藝要求，提供多種解決方案，包括合理組合先進的采樣探頭、取樣管線、接頭、閥件、泵、除濕器、過濾器及分析儀表等。
本系統主要由取樣單元、預處理單元、分析單元、標定單元及聯鎖控制單元部分組成，連續監測工業生產過程中所產生的氣體濃度。系統具有防爆、安全可靠、抗腐蝕、無堵塞、取樣真實、響應快、分析精度高、配置和選型最佳等諸多特色。主要功能包括：安全放空、快速回路、穩壓、穩流、降溫、除塵、除濕、干燥、流路切換、大氣平衡等功能。
二、石化工藝檢測點參考
|
序號
|
裝置名稱
|
檢測位置
|
檢測氣體
|
工藝目的
|
|
1
|
催化裂化再生煙氣
|
一再或二再出口
|
O2/CO/CO2
|
優化工藝操作
|
|
2
|
合成氨、甲醇
|
半水煤氣裝置
|
O2/SO2
|
防爆
|
|
3
|
乙烯裂解燒焦尾氣
|
燒焦尾氣管道
|
O2/CO/CO2
|
掌握清焦效果
|
|
4
|
CLAUS硫磺回收
|
硫磺回收總管
|
H2S/O2
|
優化工藝操作
|
|
5
|
尿素原料氣
|
脫氫反應器出口
|
O2
|
防爆防腐
|
|
CO2壓縮機入口
|
O2
|
防爆防腐
|
|
6
|
環己酮
|
氧發生器出入口
|
O2
|
防爆
|
|
7
|
乙烯裂解裝置
|
裂解爐煙道
|
O2
|
|
|
壓縮干燥
|
H2O
|
了解干燥效果
|
|
乙烯干燥
|
H2O
|
了解干燥效果
|
|
丙稀干燥
|
H2O
|
了解干燥效果
|
|
H2干燥
|
H2O
|
了解干燥效果
|
|
脫甲烷塔頂
|
CH4/C2
|
了解脫甲烷效果
|
|
8
|
合成氨裝置
|
中變、低變出口
|
CO/CO2
|
|
|
脫硫裝置
|
H2S/SO2
|
|
|
天然氣制氫一段、二段出口
|
CH4
|
反映轉化率
|
|
重油制氫氣化爐出口
|
CH4
|
反映轉化率
|
|
重油制氫氣化爐出口
|
H2O/CO/CO2/CH4
|
測水炭比，穩定工藝
|
|
原料氣分析
|
H2S
|
|
|
再生CO2檢測
|
O2
|
|
|
合成循環氣檢測
|
CH4/NH3/H2
|
|
|
9
|
尿素裝置
|
合成塔循環氣
|
NH3/CO2
|
測氨炭比
|
|
原料氣檢測
|
O2/H2
|
防腐防爆
|
|
10
|
PTA尾氣分析
|
氧化尾氣出口
|
O2/CO/CO2
|
生產控制和安全監控
|
|
結晶尾氣出口
|
O2
|
生產控制和安全監控
|
|
11
|
甲醇裝置
|
合成塔出口
|
H2O
|
工藝控制
|
|
12
|
PVC乙烯氧氯化裝置
|
混合氣后循環氣
|
H2O
|
優化工藝
|
|
13
|
環氧乙烷裝置
|
原料氣檢測
|
O2/CO2/C2H4
|
|
|
14
|
天然氣
|
|
H2O/H2S
|
|
|
15
|
苯酚裝置
|
氧氣分析
|
O2
|
|
|
16
|
電石渣制乙炔
|
氧氣分析
|
O2
|
安全控制
|
三、系統作用
1、安全監控：
監測超標后會引起爆炸危險的介質，測量結果要參與聯鎖控制，確保人員和設備的安全。
2、過程控制：
監測工藝生產狀態是否正常，從而保證最終產品質量。
3、環保監測：
監測向環境排放的廢氣中對大氣可造成污染的組分是否超標，控制生產過程對大氣環境的污染。
四、系統特點
●能夠連續不斷地將潔凈樣品進行自動分析并存儲記錄
●取樣點在工藝管道或工藝設備上, 分析儀架式安裝于生產現場或在線分析室，能與調節器或計算機配套使用,組合成控制裝置, 進行氧濃度自動控制
●儀器外殼牢固, 長期不間斷運行, 維修方便, 且選擇性, 穩定性強
●整套系統具備四防安全措施: 防火、防爆、防腐蝕、防污染

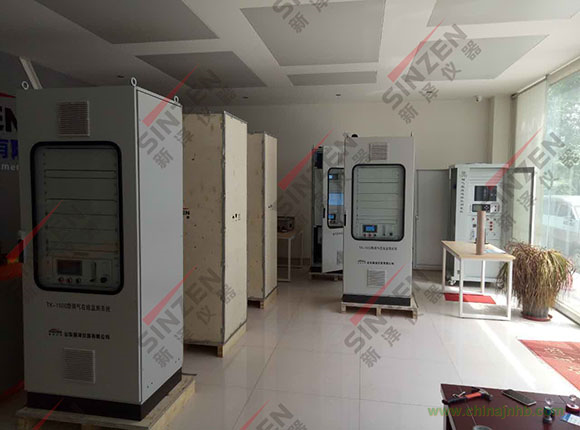

合成氨化工過程氣體在線監測系統
