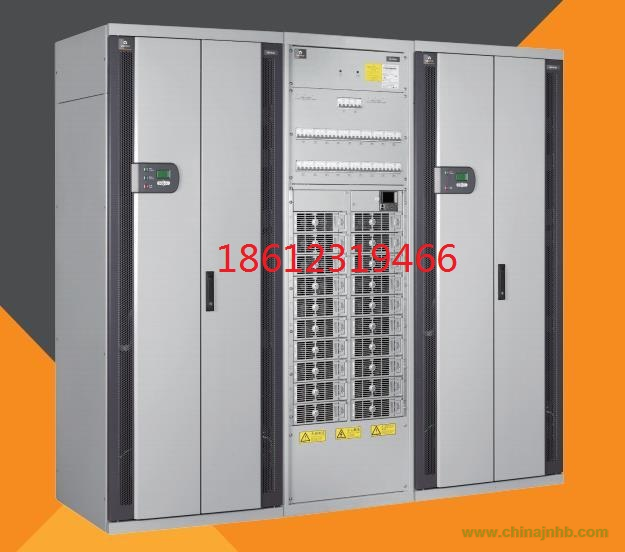

1 產品概述 艾默生M500D M500S M500F通信電源監控模塊，采用人性化設計，操作簡單，安裝方便，適用于PS48120PS48300 PS48600PS24600通信電源系統中 M500D監控模塊采用128×64液晶顯示單元，有6個功能操作鍵，界面有中/英文選擇（能顯示8×4個漢字），用戶界面簡單有效。監控模塊面板很容易拆卸和更換

2.主要功能 顯示與設置功能 監控模塊能顯示電源系統的各項運行參數、運行狀態、告警狀態、設置參數及控制參數 電池自動管理功能 監控模塊可根據用戶設定的數據（如充電限流值、均浮充轉換電流值、等）調整電池的充電方式、充電電流，并實施各種保護措施（如充電限流、浮充溫度補償?shù)龋?/span>

.控制功能 監控模塊可根據系統的運行狀態對被監控對象發出相應的動作指令。監控模塊支持自動和手動兩種電池管理方式。 在手動方式下，控制動作主要包括：電池組的“均充/浮充/測試”，電池組的“上電/下電”；負載的“上電/下電”；整流模塊的“模塊調壓”、“模塊限流”、“開直流/關直流/開交流/關交流/復位”。 在自動方式下，能自動完成所有電池管理的功能，然后系統能夠自動控制電池放電過程，并根據設定條件結束放電測試，轉入電池自動管理，然后根據電池容量狀況對電池進行均浮充管理。同時將測試的起始時間、電壓，中止時間、電壓以及電池放電容量值記錄到電池測試記錄中。測試記錄需要后臺維護軟件從監控模塊中獲得。 當系統直流欠壓告警時系統能夠轉為自動工作方式管理，防止手動誤控制導致系統異常。

2).告警與告警處理 監控模塊處理的主要告警類型 監控模塊可根據采集到的數據對系統故障進行聲光報警，并對告警進行記錄，產生相應的動作，同時能上報到后臺主機。告警類型見下表。

3).告警記錄功能 用戶可查閱歷史告警記錄和當前告警記錄，歷史告警記錄包括告警類型名、發生時間、結束時間（結束時間通過后臺維護軟件獲得），當前記錄中則只有告警類型名和發生時間，顯示順序按發生時間的先后來顯示。歷史告警記錄按循環存儲方式保存，多200條，超出200條則自動清除舊的告警記錄。

4).采用多種方式與后臺進行通信 監控模塊通過電源系統的信號轉接板提供RS232/MODEM通信接口和8組告警干接點輸出，用于與后臺監控進行通信。 使用通信接口時，監控模塊采用電總協議并同時支持EEM協議，但使用時注意收、發雙方波特率的設置要一致。

5).干接點輸出方式 監控模塊通過信號轉接板提供8組告警干接點輸出，每組分為常開/常閉觸點。在告警事件發生前，事先對每個干接點進行配置，將不同的干接點分別對應為某個告警類型或某組按邏輯關系構成的告警類型組。這樣，一旦這個告警事件或滿足邏輯關系的一組告警事件發生時，干接點將動作，向外界發出告警。

監控模塊能顯示電源系統的各項運行參數、運行狀態、告警狀態、設置參數及控制參
