艾諾六合一功能安規綜合測試儀系統

價格：元/
供貨總量：
最小起訂：
發貨期限：
所在地區：山東省青島市
聯系人：周女士

15588690510

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

★ 緊跟新標準要求，滿足各行業標準檢測：測試設備緊跟各行業安全標準要求、及時滿足新標準檢測需要。交流耐壓500VA容量(AC 5kV/100mA)、短路電流超過200mA。接地電阻測試電流最大32A，開路電壓低于12V。提供工作溫度下和非工作溫度下泄漏電流測試模式，標配GB/T12113圖4人體模擬網絡(MD卡)，可根據行業標準需要更換MD卡。

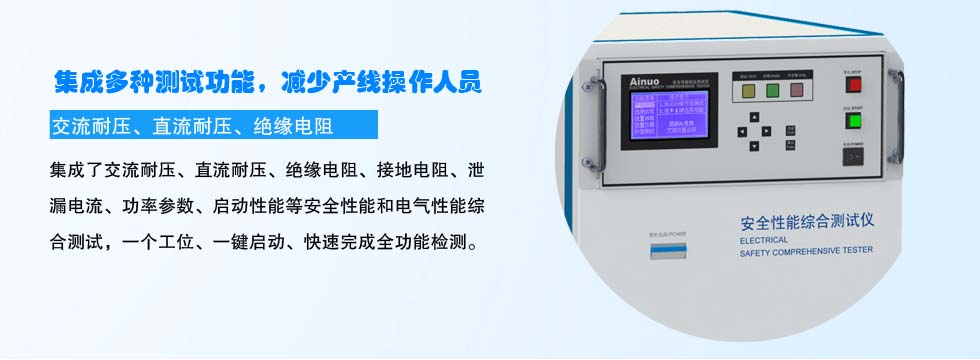

★ 集成多種測試功能，減少產線操作人員：測試系統集成了交流耐壓、直流耐壓、絕緣電阻、接地電阻、泄漏電流、功率參數、啟動性能等安全性能和電氣性能綜合測試，一個工位、一鍵啟動、快速完成全功能檢測。

★ 條碼識別程序匹配，滿足混線快速測試：安規綜合測試儀記憶多組測試程序，可根據測試程序設置控制變頻電源輸出電壓和頻率，為被測試產品提供電源。在IN-PAD平板電腦和專用ESRS軟件配合下，測試系統能夠連接條碼掃描器、識別產品類別、并自動匹配測試程序。智能測試系統，滿足了混合生產線和出口生產線快速正確地換線測試，而避免人為操作錯誤造成產品損壞。

★ 遠程管理、數據管理和生產線分流：基于IN-PAD工業平板電腦的測控終端，測試系統能夠通過10.4吋彩色觸摸屏完成測試設置、系統設置和數據管理。測試數據可保存于本地硬盤、U盤或網絡服務器上，并提供按產品條碼或測試項目等字段的查詢和數據分析統計，為測試數據追溯和質量分析提供幫助。測試數據還可以應用于生產線的測試、判定、維修等自動分流處理。

交流耐壓測試
升壓器額定輸出容量			500VA（5000V/100mA），短路電流大于200mA
輸出電壓波形、失真度、調整率			正弦波，小于3%（純阻，5000V/1mA），小于3%
輸出電壓設置	范圍		500～5000V
	分辨率，精度		5V，±（3%×設定值+10V）
電壓頻率設置	范圍，精度		50Hz或60Hz，±0.1%×設定值
報警限值設置	電流上限范圍		0.10～99.99mA
	電流下限范圍		0.00～10.00mA
補償電流設置	范圍		0.00～10.00mA，自動測量，補償可開可關
時間設置	測試時間范圍		1～999s
	緩升時間范圍		1～100s
	精度		±（0.1%×設定值+1個字）
擊穿電流測量	范圍，精度		0.10～99.99mA，±（3%×讀數+3個字）
絕緣電阻測試
額定輸出容量			2VA（1000V/2mA）
輸出電壓調整率，電壓紋波			小于3%（從空載到滿載），小于1%
輸出電壓設置	范圍，精度		DC 500V或1000V，±（3%×設定值+3個字）
報警限值設置	電阻上限范圍		0.0～99.9 MΩ，100～2000MΩ（上限設置為0，表示不監測上限報警）
	電阻下限范圍		0.3～99.9 MΩ，100～2000MΩ
時間設置	范圍，精度		1～999s，±（0.1%×設定值+1個字）
絕緣電阻測量	范圍		0.0～99.9 MΩ，100～2000 MΩ
	精度		≤200MΩ：±（3%×讀數+3個字）＞200MΩ：±（8%×讀數+8個字）
接地電阻測試
開路輸出電壓			小于12V
輸出電流設置	范圍，精度		3～32A，±（3%×設定值+0.2A）
電流頻率設置	范圍，精度		正弦波50Hz或60Hz，±0.1%×設定值
測試時間設置	范圍		1～999s
	精度		±（0.1%×設定值+1個字）
接地測試結果顯示模式選擇			接地電阻或接地電壓
接地電阻顯示模式下：
報警限制設置	電阻上限范圍		3A≤輸出電流≤10A時：10～600 mΩ 11A≤輸出電流≤25A時：10～300 mΩ 26A≤輸出電流≤30A時：10～200 mΩ
	電阻下限范圍		0～100 mΩ
補償電阻設置	范圍		0～200 mΩ，自動測量，補償可開、可關
接地電阻測量	范圍，精度		10～600 mΩ，±（3%×讀數+ 5個字）
接地電壓顯示模式下：
報警限制設置	電壓上限范圍		30～7500 mV
	電壓下限范圍		0～3000 mV
補償電壓設置	范圍		0～1000 mV，自動測量，補償可開、可關
接地電阻測量	范圍，精度		10～7500 mV，±（3%×讀數+ 50mV）
泄漏電流測試
泄漏電流測試類型			單相負載，工作溫度下（動態）、非工作溫度下（靜態）
泄漏測試人體網絡（MD卡）選擇			標配GB/T 12113 圖4；可選配其它測試網絡；
泄漏電流報警設置	上限電流范圍		0.050～9.999mA
	下限電流范圍		0.000～5.000mA
泄漏電流補償設置	范圍		0.000～1.000mA，自動測量，補償可開可關
測試時間設置	范圍，精度		1～999s，±（0.1%×設定值+1個字）
泄漏電流測量	范圍		0.050～9.999mA
	精度		DC～10kHz：±（3%×讀數+0.010mA） 10k～1MHz：±（5%×讀數+0.050mA）
輸出電壓測量	范圍，精度		60～280V（相電壓），±（0.5%×讀數+2個字）
功率參數測試
報警限值設置	功率上限范圍		6～6000W
	功率下限范圍		0～6000W
測試時間設置	范圍，精度		1～999s，±（0.1%×設定值+1個字）
電壓測量	范圍，精度		60～280V（相電壓），±（0.5%×讀數+2個字）
電流測量	范圍，精度		0.030～3.999A，4.00～25.00A，±（0.5%×讀數+2個字）
有功功率測量	范圍，精度		30.0～199.9W，±（0.5%×讀數+5W） 200～6000W，±（0.5%×讀數+30W）
功率因數測量	范圍，精度		0.10～1.00，±（2%×讀數+2個字）
啟動性能測試
報警限值設置	電流上限范圍		0.30～25.00A
	電流下限范圍		0.00～25.00A
測試時間設置	范圍，精度		1～999s，±（0.1%×設定值+0.05s）
電壓測量	范圍，精度		60～280V（相電壓），±（0.5%×讀數+2個字）
電流測量	范圍，精度		0.030～3.99A，4.00～25.00A，±（0.5%×讀數+2個字）
被測體供電電源
AN9651B 內置隔離變壓器
隔離變壓器輸入電壓，頻率			根據輸入電壓和頻率確定
隔離變壓器輸出電壓變比	泄漏電流測試時		輸出電壓為輸入電壓的1.06倍
	運行功率測試時		輸出電壓為輸入電壓的1.00倍
	低壓啟動測試時		輸出電壓為輸入電壓的0.85倍
隔離變壓器容量			單相負載額定容量6000VA
隔離變壓器電壓調整率			3%（從空載到滿載）
過電流保護			最大電流30A、過流5s后，自動切斷隔離電源
AN9651S、AN9651F 內置變頻電源
電源最大輸出容量			5000VA
輸出電壓失真度			1%@ 47-63Hz
輸出電壓穩定度			1%
程控輸出電壓		電壓范圍	0-300V
		電壓精度	0.5%RD+0.5%F.S.
程控輸出頻率		頻率范圍	47-63Hz
		頻率穩定度	0.1%
輸出最大電流		0-150V檔	27A
		0-300V檔	14A
AN9651S 配置的IN-Pad
處理器			ARM926 內核，400MHz 主頻
操作系統			Windows CE
測控軟件			ESRS-Pad 安規測試專用軟件
顯示屏			10.4吋 TFT 彩色液晶
操作方式			觸摸屏輸入，支持USB接口鼠標和鍵盤輸入
存儲空間			50MB FLASH，用戶可選配大容量 SD內存卡
對外接口			2路RS232接口、2路USB接口、CAN接口、DC12V電源接口
安裝支架			三維、全角度、顯示器支架
條碼掃描槍			測試系統默認配置一個RS232接口的條形碼掃描槍
接口功能
遙控器接口			標配，標配腳踏開關（啟動）
報警燈接口			標配，標配三色報警燈（測試、合格、警示）
通信接口			標配RSA32，可選配RS485、網口、GPIB等
變頻電源控制接口			選配，可與AN97系列變頻電源聯機控制。
開關量接口			選配，啟動、停止、測試、合格、報警的開關量輸出。
打印機接口			選配，支持針式打印機和微型打印機。
一般規格
檢定與校準環境			23℃±5℃，（45～75）%RH ，粉塵少
使用環境			0 oC ～40oC,，（5～90）%RH ，粉塵少
存儲環境			-10℃～55℃，（5～95）%RH ，粉塵少
系統電源			220V±10%，50Hz±5%，10A
系統功耗			最大1000VA（不含被測產品運行功耗）
系統重量（不含包裝）			約80kg

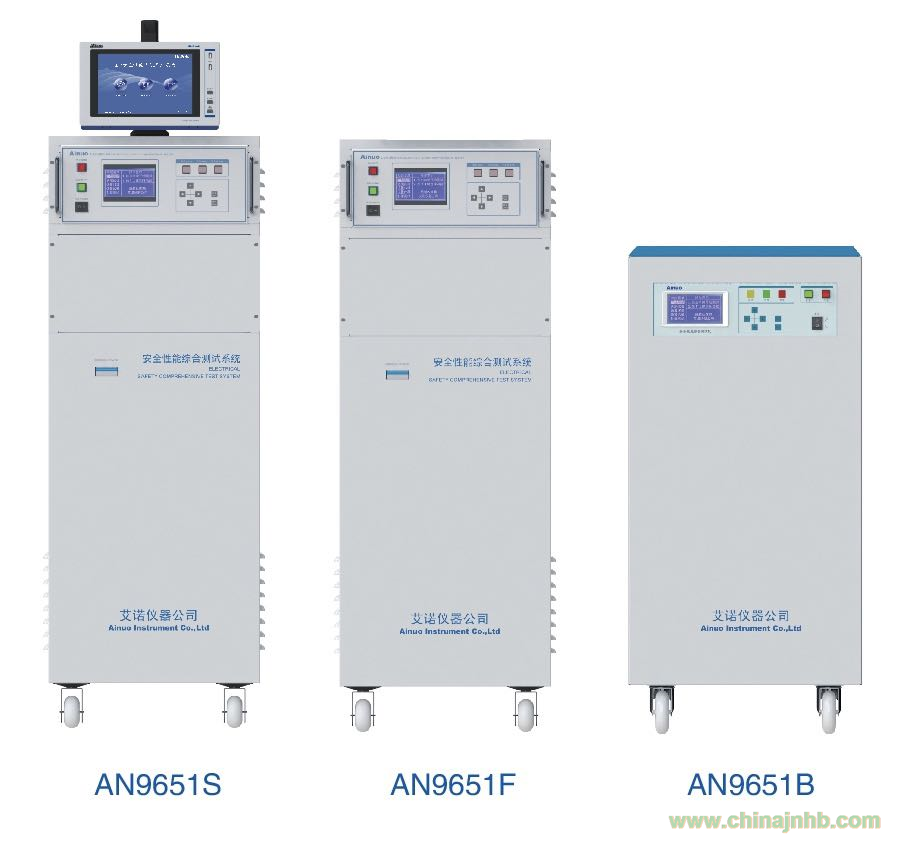

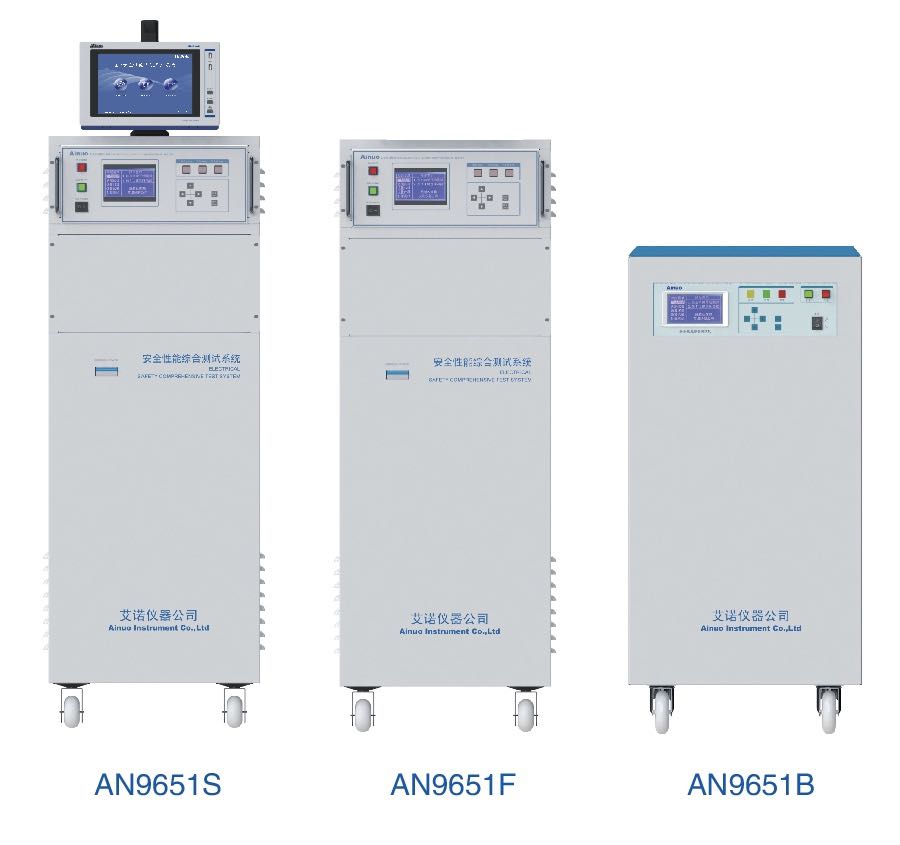

外型尺寸（mm，不帶包裝時）	AN9651S		483(W)x 600(D)x 1355(H)
	AN9651F		483(W)x 600(D)x 1355(H)
	AN9651B		530(W)x 460(D)x 1105(H)

關于艾諾

青島艾諾智能儀器有限公司成立于1993年，主要從事電氣安全性能測試儀器、交流直流電源、航空專用電源設備、精密測量儀器和自動化測控系統等儀器設備的研發與生產。艾諾儀器公司在中國青島和濟南兩地分別建立有兩個事業部。二十多年來艾諾儀器公司始終真誠服務于家用電器、電機馬達、信息設備、開關電源、電力電子、醫療器械、燈具照明、新興能源、汽車及高鐵等工業企業的生產線和實驗室，艾諾品牌贏得了國家省市質檢機構、專業認證企業等顧客的長久信賴，艾諾產品還廣泛應用于飛機制造和維修、機場機庫等領域。
