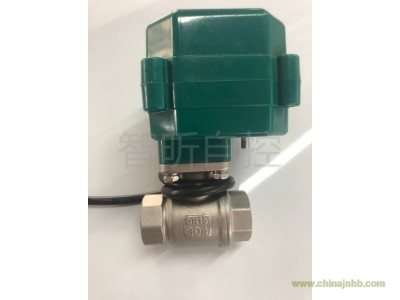

ZHIXIN/智昕電動不銹鋼微型球閥
公稱通徑：DN8～25mm
公稱壓力：PN1.0Mpa～4.0Mpa～6.4Mpa
適用溫度：-40～150℃
連接方式：螺紋
電壓：AC220V/380V/110V DC24V
適用介質：水、氣、油
材質：黃銅、鑄鋼、不銹鋼、UPVC
控制方式：開關型、無源觸點反饋型、開度反饋型、調節型
ZHIXIN/智昕電動不銹鋼微型球閥
產品特點：
1、POM與金屬齒輪相配合結構，將POM齒輪用在高速級減小齒輪傳動噪音，同時低速采用金屬齒輪，保證齒輪的可靠性。
2、開關到位后內部自動斷電，無動作，使用壽命長，開關次數可達8萬次以上。
3、電氣限位和機械限位一體化設計，定位準確，一致性較高，杜絕執行器連轉的可能。
4、執行器和閥門可采用多角度裝配，方便對于空間的分配需求和使用更加方便。
5、球閥采用浮動密封結構，無滴漏，流量大，閥體為雙向球閥，不分進和出水口，適用于重污垢及長期無動作的場合。
ZHIXIN/智昕電動不銹鋼微型球閥
介質溫度100℃
·介質壓力1.6Mpa
·壽命長達10萬次
·開關時間3—8S
·直流電壓3—6V
·最大輸出扭矩33Kg.cm
ZHIXIN/智昕電動不銹鋼微型球閥
1.性能可靠，輸出扭矩大，使用壽命長:
2.開關指示，手動更方便使用:
3.執行器可多角度裝配，方便于對于空間的分配需求:4.球閥采用浮動密封結構，無滴漏，適用于重污垢及長 期無動作的場合;
5.替換電磁閥或電磁閥不能正常工作的環境;
6.多種控制模式可選，適配多種控制器。
微型電動球閥技術要求說明書
一、外殼技術要求
塑料外殼原材料全部采用全新ABS材料注塑，上下蓋密封采用硅
膠圈，固定螺絲為201不銹鋼螺絲；
二、齒輪箱技術要求
材質：齒輪材質主采用全銅金屬結合，彈性塑料和pom塑料
59銅，60銅，40鉻，65錳；
減速行程：開關時間3-5s:
減速扭力：2NM:
開關次數：≥100000次
出廠檢測：箱體內無雜物，轉動無雜音，齒輪咬合部位應有潤
滑脂保護；
三、閥體技術要求
密封：聚四氟乙烯，三元乙丙橡膠/食品級硅膠；
閥球：黃銅鍍鉻/不銹鋼201；
閥體材質：含銅量HPB58-2A；
壁厚要求：按GB/T8464-2008標準；
介質參數：適用于幾乎所有介質，粘度最大600mm2/s（厘斯）
耐高溫、耐化學腐蝕、耐磨耐久、耐水錘沖擊；
閥體工作壓力：閥門可承受的工作壓力1.6MPa；
閥體出廠前檢測：打壓測試在壓力1.6MPa下閥體無泄漏；
四、結構示意圖：
安裝尺寸圖
