DKJ-510B DKJ-5100B DKJ-510 EX

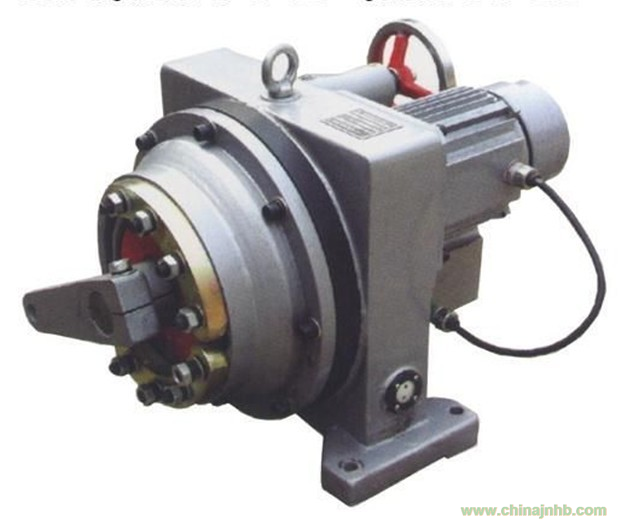

DKJ型角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列儀表中的執行單元，與DDZ-Ⅱ、Ⅲ型控制單元儀表配套使用.它以交流電源為動力，接受統一的標準信號4～20mA,dc (或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后， 輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位 移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應 用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系 統中.
特點 ●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機 型號編制說明 DKJ-210(CX) DK：普通型J：角行程210：輸出力矩 C：有“C”表示反饋信號4～20mA， 無“C”表示反饋信號0～10mA X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
技術參數
|
項目名稱
|
DKJ系列
|
|
控制 機構
|
輸入信號
|
無
|
|
反饋信號
|
0～10mAdc 4～20mAdc
|
|
死區
|
0.4％～3％
|
|
基本誤差
|
±2.5％
|
|
回差
|
≤1.5％
|
|
限位
|
開側，閉側
|
|
開度檢測
|
精密導電塑料電位器
|
|
動力
|
動力
|
220V，50Hz
|
|
驅動電機
|
伺服電機
|
|
附屬機構
|
加熱器
|
選擇件
|
|
手動機構
|
手輪
|
|
安裝 條件
|
環境溫度
|
無加熱器-25℃～+70℃
|
|
相對濕度
|
<95％
|
|
環境氣體
|
無腐蝕性氣體
|
|
接線口
|
十四線插頭
|
|
防護等級
|
|
防爆型角行程電動執行機構 防爆等級：dIIBT3
DKJ-210B，DKJ-310B，DKJ-410B、 DKJ-510B，DKJ-610B，DKJ-710B
DKJ-2100B，DKJ-3100B，DKJ-4100B、 DKJ-5100B，DKJ-6100B，DKJ-7100B
DKJ-210EX，DKJ-310 EX，DKJ-410 EX、 DKJ-510 EX，DKJ-610 EX，DKJ-710 EX
