DKX-C-K-10型一控二電動閥門控制箱,電控箱

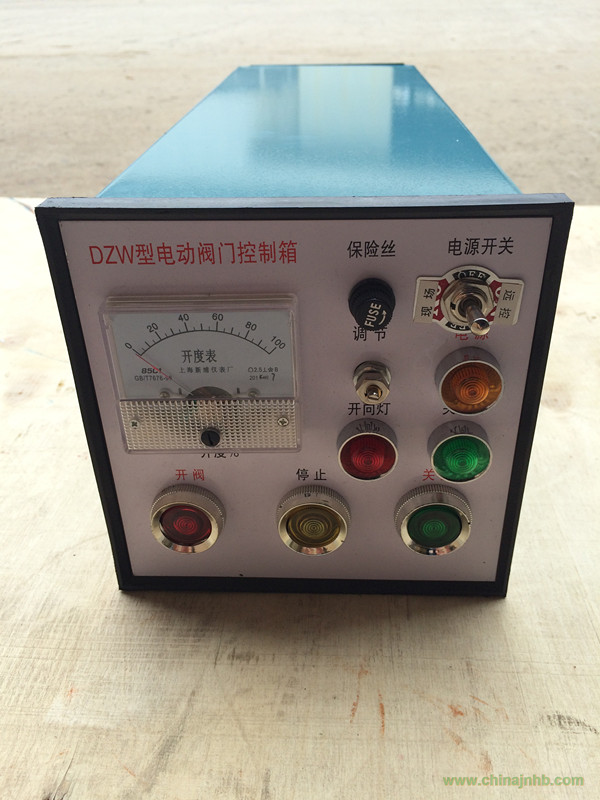

     DKX型電動閥門防爆控制箱（簡稱控制箱）是操作電動閥門的控制設備，主要用于選配DZW Q系列電動裝置的電動閥門，可供就地操作。

二．規格

DKX型電動閥門控制箱按“95”典設線路設計，常規提供的控制箱為掛壁式，也可按用戶的需要特殊供貨。

型號的阿拉伯數字部分和電動裝置的規格相對應。

例：DKX-10配DZW電動裝置電流負載為10A

DKX-20配DZW電動裝置電流負載為20A

三． 使用

首先，按照電動裝置使用說明書做好通電前的調試準備工作，再按照控制箱電氣原理圖和電動裝置接線圖接線，經檢查無誤后，接通電源。

這時如紅燈RD和綠燈GN均亮，表示電動閥門處于中間位置，檢查電機相序正確后，操作開向按妞SO，開到位電動裝置應停止工作，此時紅燈RD亮，綠燈GN滅，表示閥門處于全開位置；操作關向按妞SC，關到位時電動裝置應停止工作，此時紅燈RD滅，綠燈GN亮，表示閥門處于全關位置。在開啟過程中，紅燈RD閃亮，綠燈GN常亮；而在關閉過程中，綠燈GN閃亮，紅燈RD常亮。

開度指示器的調試：調節電動裝置內開度指示器上的電位器W1和位于控制箱內的電位器W2，使開度表在

產品型號：（戶內型抽屜式）DKX-C-K-10/20/40

（戶內型掛壁式）DKX-G-K-10/20/40

（戶外型掛壁式）DKX-GW-K-10/20/40

（防爆型）DKX-GB-10/20

（戶外型不銹鋼）DKX-GW-P-10/20

（戶內型掛壁式一控二）DKX-G-K-10/20/40

（防爆型一控二）DKX-GB-10/20
