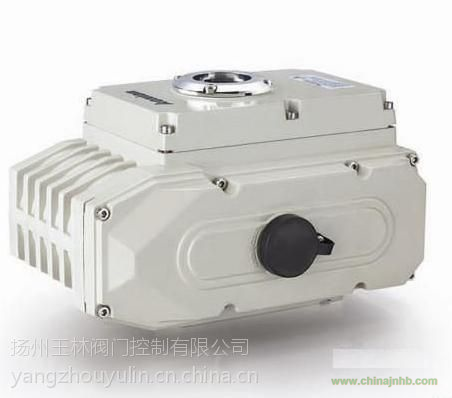

ZYS-60 蝶閥執行機構
1.工作電壓：DC24V，DC220V，AC24V，AC110V，AC220V，AC380V
2.輸出扭矩：20N.M,30N.M50N.M，100N.M，200N.M，400N.M，600N.M，1000N.M，1600N.M2000N.M，
3.可配蝶閥：口徑DN25-DN700 可配球閥：口徑DN15-DN300
|
型號
|
ZYS-5
|
ZYS-10
|
ZYS-20
|
ZYS-40
|
ZYS-60
|
ZYS-100
|
|
輸出力矩
|
50NM
|
100NM
|
200NM
|
400NM
|
600NM
|
1000NM
|
|
動作時間
|
15S
|
30S
|
30S
|
30S
|
45S
|
60S
|
|
回轉角度
|
0-360°
|
0-360°
|
0-360°
|
0-90°
|
0-90°
|
0-90°
|
|
電機功率
|
20W
|
20W
|
35W
|
90W
|
90W
|
140W
|
|
額定電流
|
0.35A
|
0.35A
|
0.37A
|
0.69A
|
0.6A
|
0.9A
|
|
整機重量
|
2.5kg
|
2.5kg
|
8kg
|
8.5kg
|
8.5kg
|
10kg
|
|
電源
|
AC220V+/-10% 50Hz/60Hz
|
|
絕緣電阻
|
100M/500VDC
|
|
耐壓等級
|
1000VDC1分鐘
|
|
防護等級
|
Ip68(相當于將產品置于20M深水處無滲漏)
|
|
限位組件
|
1，電動操作時：全開全閉極限開關
2，手動操作時：機械擋塊
|
|
安裝方位
|
360°任意角度安裝
|
|
電器接口
|
G1/2防水電纜接頭，電源線、信號線各一個
|
|
環境溫度
|
-30℃-60℃
|
