原位總磷總氮分析儀小（微）型水質監測站建設
原位總磷總氮分析儀小（微）型水質監測站建設
1. 產品概述
云傳物聯水質在線分析儀可自動對氨氮、總氯、有機碳、COD等各項參數進行實時有效地監測。“ARM + 單片機”架構，模塊化硬件設計，加上豐富的擴展接口，可有效滿足用戶多樣化定制需求。適用于生物制藥、污水處理、材料處理、采礦、印刷、石油天然氣、食品加工、塑料、汽車、半導體、冶金等領域
2. 功能特點
? 擴展接口豐富，硬件設計模塊化，便于集成二次開發；
? 特有密閉消解結構設計，避免高溫高壓密閉消解的可靠性難題；
? 采用“級聯排閥”替代傳統的“旋轉閥組”或“圓對稱閥組
? 采用基于“蠕動泵 + 液位傳感”的非接觸式計量進樣替代傳統基于“注射泵”的接觸式計量進樣；
? 特有光路結構，降低“環境溫度變化”對“光測量”的影響，提高測量準確性；
? 無懼高硬度、高鹽度、高濁度、高含沙等惡劣工作環境；
? 停電保護及來電自動恢復測量，避免停電造成的數據丟失；
? 具備定期反沖洗和除藻功能，，大大減少儀器的維護工作。
3. 產品推薦搭配
（1）污染因子在線監測單元
● 高錳酸鉀指數（酸法/堿法）
工作原理：
在酸性/堿性、加熱條件下，高錳酸鉀將樣品中的某些有機物和無機還原性物質氧化，反應后加入過量的草酸鈉還原剩余的高錳酸鉀，再加入已知量的高錳酸鉀標準溶液氧化剩余的草酸鈉；于525 nm波長處測定剩余高錳酸鉀的吸光度并換算成相應的高錳酸鹽指數。
性能參數：
● 氨氮（水楊酸法）
工作原理：
在堿性條件下，試樣中的氨、銨離子與次氯酸根反應生成氯胺;在40°C和催化劑存在的條件下，氯胺與水楊酸在堿性條件下，試樣中的氨、銨離子與次氯酸根反應生成氯胺;在40°C和催化劑存在的條件下，氯胺與水楊酸鹽反應生成藍綠色絡合物，于660nm波 長處測量其吸光度并換算成相應的濃度值。
性能參數：
● 總磷（鉬藍法）
工作原理(“過硫酸鹽+加熱+紫外”消解+鉬藍分光光度法)
在加熱和紫外照射條件下，過硫酸鹽分解出的原子態氧將含磷化合物中的磷元素轉化為正磷酸鹽(測量正磷酸鹽無需此步驟) ;在酸性介質和銻鹽條件下，正磷酸鹽與鉬酸銨反應生成的磷鉬雜多酸被抗壞血酸還原成藍色的絡合物，于700 nm波長處測定其吸光度并換算成相應的濃度值。
性能參數：
● 總氮（220nm/360nm）
工作原理：
在堿性、加熱和紫外照射條件下，過硫酸鹽分解出的原子態氧將含氮化合物中的氮元索轉化為硝酸鹽，于220 nm/360nm波長處測定其吸光度井換算成相應的濃度值。
性能參數：
（2）常規五參
PH水質檢測儀+溫度
● 參比電極雙鹽橋設計，耐介質反滲，傳感器使用壽命更長；
● 環狀滲出界面，不易堵塞，耐污染性更強；
● 自動溫度補償功能，檢測漂移小，精度可達±0.1℃。
電導率水質檢測儀
● 四電極設計，不怕離子云干擾；
● RS485輸出，支持Modbus，可開放通訊協議；
● 傳感器系數一致性強，每支傳感器的系數均為0.3左右。
濁度水質檢測儀
● 一體式光學法測量原理，數字調制濾波技術，消除光環境影響；
● 防護等級IP68，可直接投入式安裝；
● 電路做防水防潮保護設計，與流通槽相互隔離，無懼潮濕惡劣環境。
溶解氧水質檢測儀
● 一體式光學法濁度變送器，防護等級IP68
● 溫度補償設計，測量更準確；
● 無電解液，不受物質交叉干擾。

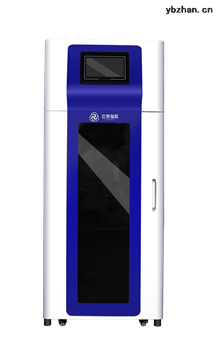

4. 自動監測站整機產品參數
|
整機配置
|
占地面積
|
1.5平方米
|
|
質量
|
320kg
|
|
尺寸
|
171cm×92cm×191cm
|
|
機柜材料
|
304不銹鋼材料
|
|
保溫方式
|
機柜箱體夾裝保溫層和冷暖空調
|
|
采水方式
|
500W自吸泵（可根據現場情況調整為潛水泵）
|
|
安裝環境
要求
|
電源適應性
|
AC 220V±10%，50Hz±1%
|
|
整機功率
|
2.5KW（峰值功率）
|
|
整機功能
參數
|
人機交互方式
|
15寸LCD觸摸屏，中文顯示及指令輸入
|
|
通訊接口
|
232、485、網口
|
|
管路反沖洗
|
空氣壓縮泵（選配）
|
|
五參數電極自動清洗方式
|
氣液混流自動沖洗
|
|
維護周期
|
每次時長約一小時
|
|
五參數水槽
滅菌方式
|
銅滅菌
|
|
儲存容量
|
至少三年以上的數據存儲容量，掉電也不丟失數據
|
|
斷電保護
|
通過程序控制，實現儀器停電保護及來電自動管路沖洗和恢復測量。
|
五．智慧云平臺
該系統釆用高可靠性、高精度、高靈敏度、長壽命的水質分析儀，保證實時準確的測量水質參數，通過模塊實時的將經過嵌入式控制器重新組包的水質監測值發送至智慧云平臺。云平臺具備以下特點：
高度集成：水質監測儀器柜集成了水質監測傳感器、采集模塊、控制器、模塊，并預留了擴展空間。
維護便捷化：云平臺可查詢各監測站的儀器狀態，水質監測站釆用模塊化設計，同時預留有測試接口，方便維護人員監測各儀器的狀態。數據輸出方式多樣，可滿足不同監測站的需要；
高穩定性：系統采用嵌入式操作系統為基礎，硬件采用高性能核心處理器，運行高效，反應靈敏；
多種安裝方式（壁掛、基座、移動安裝架）可供選擇；
連續監測，對水質監測節點進行不間斷分析；
易維護，在日常維護中只需及時添加試劑及簡單清洗，無需其它操作。
云平臺功能展示：
● 關鍵數據動態展示：對各監測點實時工藝進行展示，包括設備運行狀態、環境數據、監管參數等。以量化數據直觀、精準展現水質改善程度，保障治理防護工作開展，以及日常巡護監管到位；
水質參數Web監控：管理人員可以在任何平臺通過瀏覽器登陸系統，查看監測現場，直接操作現場設備；
業務決策高效率：基于云計算服務和大數據平臺技術支撐，面向多樣性海量數據進行整合處理與關聯分析，更大化數據信息價值，提高業務決策效率；
數據信息可視化：監控大屏直觀管理各級設備、數據監測、報警響應、可視化視頻影像等多方面監管信息，以及具體業務服務開展執行；
遠程監控操作：管理人員可以在任何平臺通過瀏覽器登陸系統，查看監測現場，直接操作現場設備；
統一管理用戶：不同的操作權限實現了不同級別操作人員對數據訪問范圍和數據讀寫性的嚴格控制，建立統一用戶管理平臺，實現所有用戶的身份管理。
