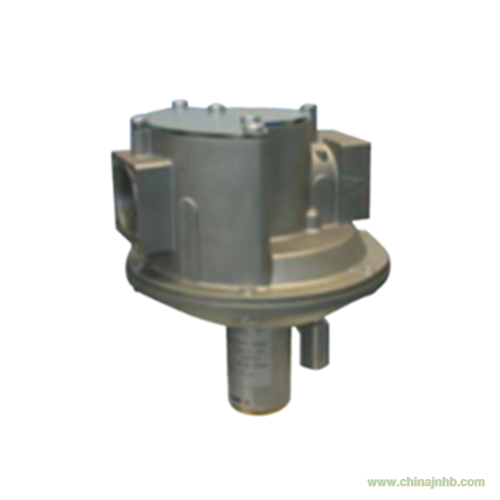

朱利安尼GAVR15空燃氣比例閥GAVR20/GAVR25

意大利朱利安尼空氣/燃氣比例調節閥

技術參數
●最大入口壓力:200mbar
◆空氣壓力控制：2-120mbar
◆空氣/燃氣比：1:1
◆入口與出口的最小壓差:20mbar
●入口與出口的最大壓差:150mbar
◆空氣入口連接:Rp1/4"

范圍：-10℃+60℃
◆燃料:城市煤氣、天然氣、液化氣,無腐蝕性氣體。
◆結構特點:入口壓力補償，標準供貨，內部管脈沖，最小流量調節螺栓，
快速密封墊片。所有型號配有入口/出口和空氣管道配件連接。
◆材料:鋁閥體;內部是鋁、鋼、黃銅和合成材料;丁腈橡膠墊片及0型圈。

安裝
◆空氣/燃氣比例控制閥只能安裝在水平管道和控制保護蓋面朝下，氣流方向按照閥體上規定的方向一致。
◆設備安裝到系統上時,必須使用適當?shù)墓ぞ甙惭b在進出孔的中心位置。

◆安裝時，嚴禁使用頂蓋套管上的操作桿來裝配調節器。
◆一個合適的氣體過濾器必須安裝在每個系統的上游。
◆管道保證是干凈和不堵塞的,所以裝置是不受壓的。
◆確保安裝調節器不接觸不穩管面。
◆檢查裝置是否適合預備使用。
◆應連接上用來控制空氣進入量的聯接入口(G1/4"螺紋孔)，通過直徑不大于4mm的銅管，下游的空調控基部與他們的距離等于5倍的管道直徑。

工作原理
◆比例控制閥用于實現恒定的空氣/燃氣比，獲得在不同狀態下燒嘴燃燒所需要的壓力。
◆比例控制閥允許在出口壓力范圍內以高精確度持續地調節壓力。
◆裝入調節系統內的旁路螺桿可以實現最小燃氣流量連續調節， 而不需要更換鉆孔螺栓。
◆比例閥通過空氣進氣管道的壓力來運行,其控制出口燃氣壓力和空氣
壓力比為1:1.流量控制是完全通過空氣調節裝置來實現的。
由于燒嘴工作導致的流量變化會對無論是燃氣還是空氣都產生同樣的效果，因此保持比例恒定不變。
VRGA具有優越的調節性能，有進口壓力作用的補償膜來保證其性能，彈簧完全抵消了膜板系統的重量,確保好的靈敏度。
設置
出口壓力標準是旋動調整螺桿( 5,fig.1-2)控制的;逆時針旋轉降低壓力，順時針則增加壓力。
◆控制閥必須在空氣控制線連接與燃燒器中作業。
◆遵循這建議來運作,進出口壓力差必須在20mbar與150mbar之間。
◆壓力管道的上下游之間的調節器和空氣控制線(3,fig.1-2)來計量相對的壓力等級，所以此建議能簡單的規范。
◆螺桿(6.fig.1-2)標定裝置的最小負載組成了控制系統，為了正確規定,按逆時針方向完全擰開直到螺桿機械性鎖上。在這位置沒有一點燃氣通過，慢慢擰緊螺栓(6,fig.1-2)直到裝置的要求得到滿足。
