X3

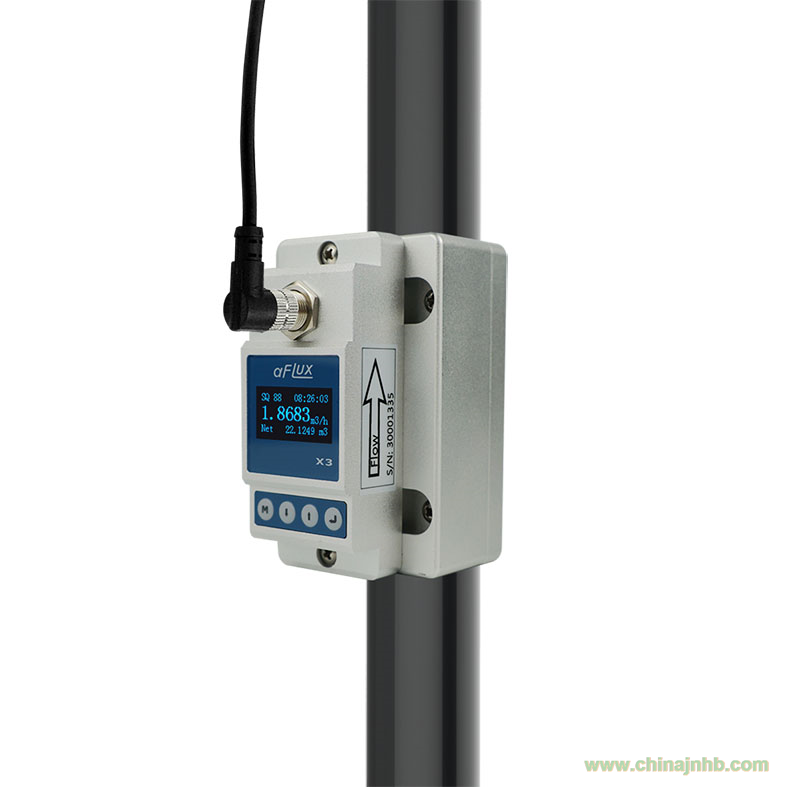

aFlux X3是一款外夾式超聲波流量計。X3在技術上采用高新的超聲波時差測量原理，利用超聲波對射信號方式，測量信號強度高，穩定性好；在結構設計上非常獨特的使用圓形磁鋼，實現安裝時自動卡合，從安裝到測量只需2-3分鐘便完成，使用OLED大顯示屏，在光線不足的環境下也能輕松讀數。

產品特點
流量計卡在管子外面，不需要額外改動管路
不需要專業知識，根據操作指南就能完成安裝和測量
沒有可動部件、沒有壓力損失，不需停產即可安裝使用

產品組成

aFlux小管測量超聲波流量計X3由易測TM、上卡、下卡和連接電纜四個部分組成，安裝簡單方便。

安裝步驟

1. 清潔管道及安裝下卡

管道表面無污垢、油漆、雜物等，然后安裝下卡

2. 安裝上卡

下卡的螺柱套進上卡內，上下卡會自動吸附，上緊四顆M4螺釘。

3. 安裝易測^TM

取掉傳感器上的保護膜片，放入上卡內，上緊兩顆M4螺釘。

4. 連接電纜，運行

取出連接電纜，對接插頭，擰緊。電纜另一端接線，上電觀察，SQ穩定在50以上表示已穩定測量。

產品參數

流量范圍：0.1 m/s ~ 5.0 m/s

準確度：±2.0%

重復性：0.8%

測量管徑：Φ25(DN20)、Φ32(DN25)、Φ40(DN32), 其他規格請咨詢

存儲功能：具有日、月、年流量累積功能

模擬輸出：4?20mA， 最大負載600Ω

報警輸出：OCT上下限報警功能（選項）

通訊接?：RS485

電源：24 VDC

電纜長度：1.8m

鍵盤：四個輕觸按鍵

顯示：OLED 128*64點陣顯示

單位：支持公英制單位選擇， Cubic Meters(m3)，Liters(L)，USA Gallons(GAL)，可按/hour (每小時)、/min (每分鐘)， 出廠認單位為m3/h

累計器：6位流量累積器

適合管材：碳鋼， 不銹鋼， PVC

外殼材質：鋁合金

環境溫度：0℃ - 50℃

介質溫度：0℃ - 50℃

環境濕度：相對濕度0?95%，無凝結

防護等級：IP54
