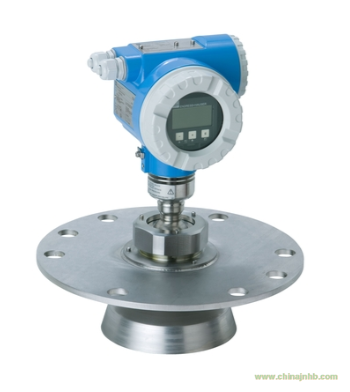

喇叭型天線和拋物面天線都可用于計量交接測量
Micropilot FMR540 通過NMi和PTB認證，可用于計量交接和庫存控制測量，滿足R85和API 3.1B 標準的相關要求。采用拋物面天線的FMR540特別適合距離在40m內任意空間的測量應用；而采用喇叭型天線的FMR540可以在因儲罐/安裝短管形狀無法使用拋物形天線的測量場合使用。Micropilot FMR540采用四線制，HART和24v DC本安型供電，成本經濟，安裝簡便。
優勢
精度優于1mm
計量交接應用通過國家級認證(NMi和PTB)
儀表可單獨使用，也可通過罐旁指示儀NRF590與儲罐液位測量系統集成使用
采用四線制，HART和24v DC本安型供電，成本經濟，安裝簡便。
利用角度調整裝置，補償法蘭傾角
通過菜單式的字母數字顯示模塊，現場操作簡便
利用FieldCare操作軟件，方便儀表調試、文件建檔和故障診斷
應用領域
拋物面天線適合在任意空間使用，測量范圍可達40m，為噴嘴貼緊儲罐壁的工況提供高度聚焦的測量，4"/直徑100；喇叭型天線適用于任意空間使用。
過程連接：法蘭
溫度范圍： -40 至 +200°C (-40 至 +392°F)
壓力范圍：真空 至 +16bar (真空 至 +232psi)
最大測量范圍：40m (131ft)
精度誤差：小于 ±1mm
K-波段：26GHz
國際防爆認證, 計量交接認證, WHG溢出保護, SIL
特征和規格
連續液位測量
測量原理
雷達物位儀
特點/應用
喇叭天線：
高精度測量，最大儲罐高度為20 m (65ft)
拋物面天線：
高精度測量，最大自由空間高度為40 m (131 ft)
電源/通信
四線制（HART）
頻率
K波段（約26 GHz）
測量精度
+/- 1 mm
