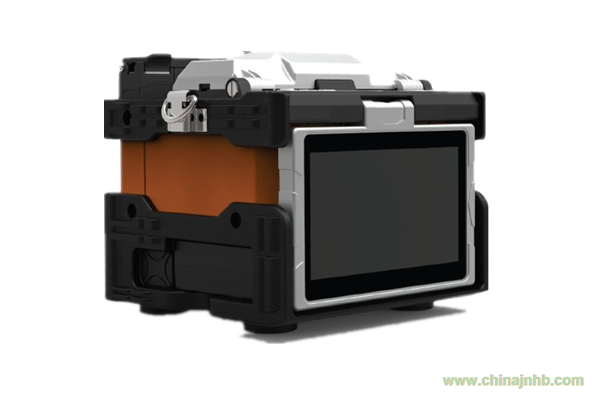

小巧便攜式FTTH熔纖機韓國黑馬H9單芯光纖熔接機，是一款四馬達光纖熔接機，137x137x127mm【長X寬X高】的小巧身材，機器+電池=1.75kg=1.5kg/0.25kg的超輕體重，非常便于攜帶以及施工。9秒開機，6秒熔接，3000mAh電池，熔接加熱可達120芯之多，足以達到一般用戶的普通需求。
FTTH熔纖機韓國黑馬H9單芯光纖熔接機技術參數：
|
重量
|
機器+電池=1.75kg=1.5kg/0.25kg
|
|
尺寸
|
137x137x127mm【長X寬X高】
|
|
適用芯數類型
|
單芯
|
|
適用光纖類型
|
SM(ITU-T G.652&G.657)/MM(ITU-T G.651)/DS(ITU-T G.653)/NZDS(ITU -T
G.655)
|
|
適用光纖直徑
|
0.25mm/0.9mm/2.0mm/2.4mm/3.0mm/IndoorCable(皮線纜)
|
|
光纖放置與切割長度
|
直徑250um-1000um涂覆層(10-16mm切割長度)
|
|
熔接模式預置多種熔接模式
|
（MM62μm,SM_SM,DS_DS,NZ_NZ,G657A,G657B,Quick)
|
|
光纖對準方式
|
可調芯包層對準（四個馬達）
|
|
典型熔接損耗
|
SM:0.03dB/MM:0.01dB/DS:0.05dB/NZDS:0.05dB/G.657:0.02dB(根據ITU-T標準用剪斷法測量)
|
|
回波損耗
|
>>60dB
|
|
開機時間
|
開機只需9秒
|
|
典型接續時間
|
6秒
|
|
熔接損耗估計功能（有/無）
|
有
|
|
加熱模式/加熱時間
|
內置多種加熱模式包括40mm，60mm，SC Connector等/熱縮管的典型加熱時間為20秒
|
|
熔接結果存儲功能
|
內部存儲2000個最新記錄
|
|
拉力試驗
|
1.96~2.25N
|
|
操作條件
|
海拔0~5000m，0~95%相對濕度，-10~50°C，15m/s最大風速
|
|
存儲條件
|
0~95%相對濕度，-40~80°C；電池：-20~30°C長期儲存
|
|
觀察與顯示方式
|
雙攝像頭個互成90°觀察，4.3英寸彩色觸摸屏
|
|
光纖放大與顯示
|
X/Y單纖顯示（放大260倍）或同顯示X和Y（放大倍數130倍）
|
|
電源供電
|
交流電源AC100~240V，直流電源DC12.6V---1.8A
|
|
電池熔接和加熱次數
|
典型次數為120次(熔接+加熱)
|
|
電池容量
|
3000mAh（熔接加熱120芯之多）
|
|
電極棒壽命
|
放電3500次
|
|
光纖夾具
|
FH-40復合夾具，不換夾具即可兼容0.25mm,0.9mm,2.0mm,3.0mm，IndoorCable等
|
|
多種光纖
|
兼容性好光纖夾具及加執熱器均有熱熔頭熔接配件，選擇配件即可解決熱熔頭熔接。
|
韓國黑馬H9單芯光纖熔接機FTTH熔纖機標準配置：
