一、用途與功能

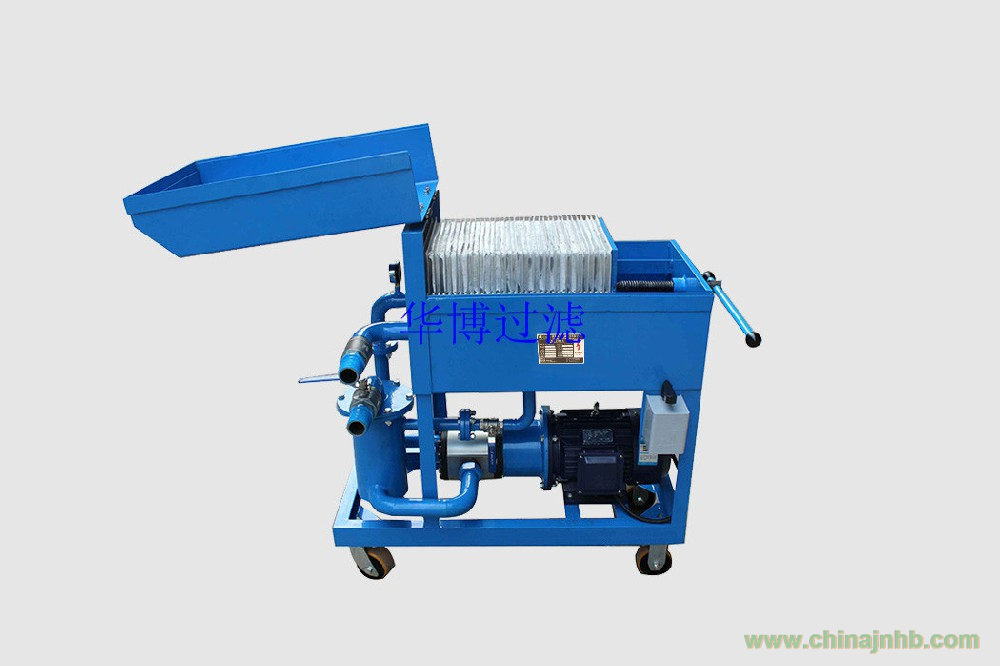

LY-系列板框壓力式濾油機是專為電廠、電站、工礦企業變電所、潤滑油庫房、拖拉機站、石油、化工、水泥、冶金、國防工業等單位設計的，主要用來過濾變壓器油、透平油、抗磨液壓油、齒輪油、潤滑油等的水份和雜質。是真空凈油機、透平油油機用于前置初過濾的理想設備。對汽油、柴油、煤油等無潤滑性的油類，可根據用戶需要選用特殊材料及配用特種電機。該機由過濾床、油泵、電機和粗過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或?yàn)V布,憑借手動螺旋壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室 ，被壓緊在濾板和濾框之間的濾紙或?yàn)V布起過濾作用。它具有結構簡單、更換濾紙方便快捷、操作容易、運行成本低等優點。
二、LY- 系列板框壓力式濾油機主要技術參數
|
型號
|
LY-30
|
LY-50
|
LY-100
|
LY-125
|
LY-150
|
LY-200
|
LY-300
|
|
處理能力L/min
|
30
|
50
|
100
|
125
|
150
|
200
|
300
|
|
工作壓力Mpa
|
0-0.5
|
|
過濾面積㎡
|
0.38
|
0.52
|
1.57
|
1.88
|
2.35
|
3.14
|
4.08
|
|
壓緊方式
|
手動螺旋壓緊
|
|
濾框數量
|
11
|
13
|
10
|
12
|
15
|
20
|
26
|
|
濾板數量
|
12
|
14
|
11
|
13
|
16
|
21
|
27
|
|
安全壓力Mpa
|
0.6
|
|
功率KW
|
1.1
|
1.5
|
2.2
|
2.2
|
3
|
4
|
5.5
|
|
電源
|
380V 50HZ
|
|
重量kg
|
150
|
185
|
280
|
295
|
320
|
330
|
350
|
|
外形尺寸
|
長mm
|
800
|
800
|
820
|
820
|
900
|
1150
|
1200
|
|
寬mm
|
300
|
300
|
410
|
410
|
410
|
430
|
450
|
|
高mm
|
650
|
650
|
410
|
410
|
850
|
920
|
950
|
