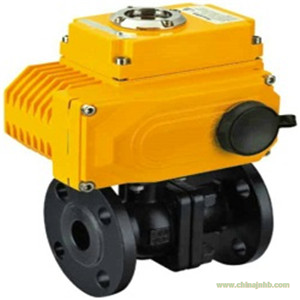

一、電動法蘭式球閥簡介
Q941F/H電動法蘭式球閥是一種轉角90。的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單，維修方便，使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配用電動執行機構，電動球閥產品通常用于密封要求嚴格的場合，除控制氣體，液體，蒸汽介質外，還適宜控制水含有纖維雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
產品特點
1、流體阻力小，球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只作旋轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨介質的壓力增設而增大。
5、由于聚四氟乙烯等材料具有良好的白潤滑性，與球體的磨擦損失小，球閥的使用壽命更長。
二、電動法蘭式球閥技術參數
|
YXR系列執行機構技術參數
|
閥體參數
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa（定制）
|
|
動作范圍
|
0～90° 0～360°
|
公稱通徑
|
DN10～300mm
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配YXX、YXQ、PSQ等精小型電動執行器
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-300
|
|
250:1
|
350:1
|
|
電源
|
AC200/220V，50/60Hz
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
