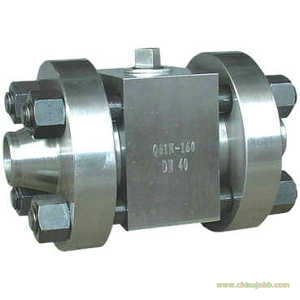

Q61N-160C/320C高壓對焊球閥特點
1、本產品所有部件均為鍛件。
2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。
Q61N-160C/320C高壓對焊球閥主要零件材料
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
|
閥體、閥蓋
|
WCB
|
A216-WCB
|
|
密封圈
|
尼龍
|
尼龍
|
|
球體
|
1Cr18Ni9Ti
|
SS 304
|
|
閥座、閥桿
|
2Cr13
|
A246-416
|
|
O形圈
|
橡膠
|
橡膠
|
|
雙頭螺栓
|
35CrMoA
|
A193-B7
|
Q61N-160C/320C高壓對焊球閥主要性能規范
|
公稱壓力PN
|
16
|
32
|
MPa
|
|
強度試驗壓力PT
|
24
|
48
|
MPa
|
|
低壓密封試驗力
|
0.6
|
MPa
|
|
高壓密封試驗力
|
17.6
|
35.2
|
MPa
|
|
適用介質
|
水、油品、蒸汽
|
|
適用溫度
|
-40～150℃
|
Q61N-160C/320C高壓對焊球閥產品用途
固定鍛鋼法蘭球閥適用于Class 150～600Lb，工作溫度<150℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽等介質。
1、閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
2、當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API 6FA的規定。
3、填料壓蓋部位密封采用PTFR填料和0形密封圈雙重密封圈，特別適用于氣體介質，填料裝在填料盤內，可隨時采用摩擦系統低的新型SF型自潤滑滑動軸襯，減低操作力矩。
Q61N-160C/320C高壓對焊球閥設計規范
|
設計與制造
|
GB12237、API 6D
|
|
結構長度
|
GB12221、ANSI B16.10
|
|
法蘭連接
|
JB/T79、GB9112-9131 ANSI B 16.25
|
|
壓力溫度等級
|
ANSI B16.34 E101
|
|
試驗與檢驗
|
API598 E101
|
Q61N-160C/320C高壓對焊球閥外形連接尺寸：
PN16MPa連接尺寸
|
產品型號Type
|
公稱通徑DN
|
PN16.0/32.0MPa
|
wt(kg)
|
|
L
|
L1
|
D
|
D1
|
H
|
W
|
|
Q61F-320
Q61N-320
|
10
|
150
|
60
|
90
|
18
|
58
|
220
|
4
|
|
15
|
170
|
70
|
100
|
23
|
62
|
220
|
4
|
|
20
|
191
|
81
|
110
|
29
|
75
|
250
|
6.5
|
|
25
|
205
|
95
|
115
|
36
|
80
|
250
|
8
|
|
32
|
230
|
110
|
150
|
43
|
96
|
300
|
16
|
|
40
|
260
|
120
|
170
|
49
|
111
|
400
|
22.5
|
|
50
|
330
|
140
|
200
|
61
|
128
|
400
|
35
|
|
65
|
360
|
150
|
225
|
80
|
180
|
500
|
44
|
|
80
|
380
|
160
|
270
|
105
|
200
|
600
|
78
|
|
100
|
430
|
188
|
320
|
118
|
245
|
800
|
120
|
PN32MPa連接尺寸
|
產品型號Type
|
公稱通徑DN
|
PN16.0/32.0MPa
|
wt(kg)
|
|
L
|
L1
|
D
|
D1
|
H
|
W
|
|
Q61F-320
Q61N-320
|
10
|
150
|
60
|
90
|
18
|
211
|
255
|
12
|
|
15
|
170
|
70
|
100
|
23
|
293
|
348
|
18
|
|
20
|
191
|
81
|
110
|
29
|
297
|
348
|
20
|
|
25
|
205
|
95
|
115
|
36
|
303
|
348
|
22
|
|
32
|
230
|
110
|
150
|
43
|
456
|
520
|
40
|
|
40
|
260
|
120
|
170
|
49
|
463
|
520
|
49
|
|
50
|
330
|
140
|
200
|
61
|
478
|
520
|
61
|
|
65
|
360
|
150
|
225
|
80
|
180
|
500
|
-
|
|
80
|
380
|
160
|
270
|
105
|
200
|
600
|
-
|
|
100
|
430
|
188
|
320
|
118
|
245
|
800
|
-
|
Q61N-160C/320C高壓對焊球閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
