噴霧塔，又稱噴淋塔。塔內無填料或塔板，但卻設置有噴嘴的吸收塔。液體由塔頂進入，經過噴嘴被噴成霧狀或雨滴狀；氣體由塔下部進入，與霧狀或雨滴狀的液體密切接觸進行傳質。使氣體中易溶組分被吸收。結構簡單，不易被堵塞，阻小，操作維修方便。

酸堿廢氣處理塔分單塔體和雙塔體。采用圓形塔體，用法蘭分段連接而成。具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、觀檢孔等組成。

噴淋塔基本構造：

根據噴淋除塵器內截面的形狀，可分為圓形和方形兩種；按其內的氣液流動方向不同，可分為逆流、順流和錯流三種形式。

在逆流式噴霧塔中，含塵氣體從噴淋除塵器底部進入，通過氣流分布格柵而均勻地向上運動；液滴由噴嘴噴出從上向下噴淋，噴嘴可以設在一個截面上，也可以分幾層設在幾個截面上。因顆粒和液滴之間的慣性碰撞、攔截和凝聚等作用，使較大的粒子被液滴捕集。凈化后的氣體經過塔上部的防霧擋水板，除去攜帶的水霧排出。

順流形式的噴霧塔，液體和含塵氣流在塔內按同一方向流動，一般是從頂部淋下來，對于液滴從氣流中分離有利，缺點是慣性碰撞效果差，主要用于使氣體降溫和加濕等過程。

而錯流形式的噴霧塔，即液體由塔的頂部淋下來，而含塵氣流水平通過噴霧塔。

噴淋凈化塔下部一般設有集液管槽，并附設有沉淀池，使液體能循環利用。

酸堿廢氣處理塔(噴淋塔)具有以下特點：

a、采用填料塔對廢氣進行凈化，適合于連續和間歇排放廢氣的治理

b、工藝簡單，管理、操作及維修相當方便簡潔，不會對車間的生產造成任何影響；

c、適用范圍廣，可同時凈化多種污染物；

d、壓降較低，操作彈性大，且具有很好的除霧性能；

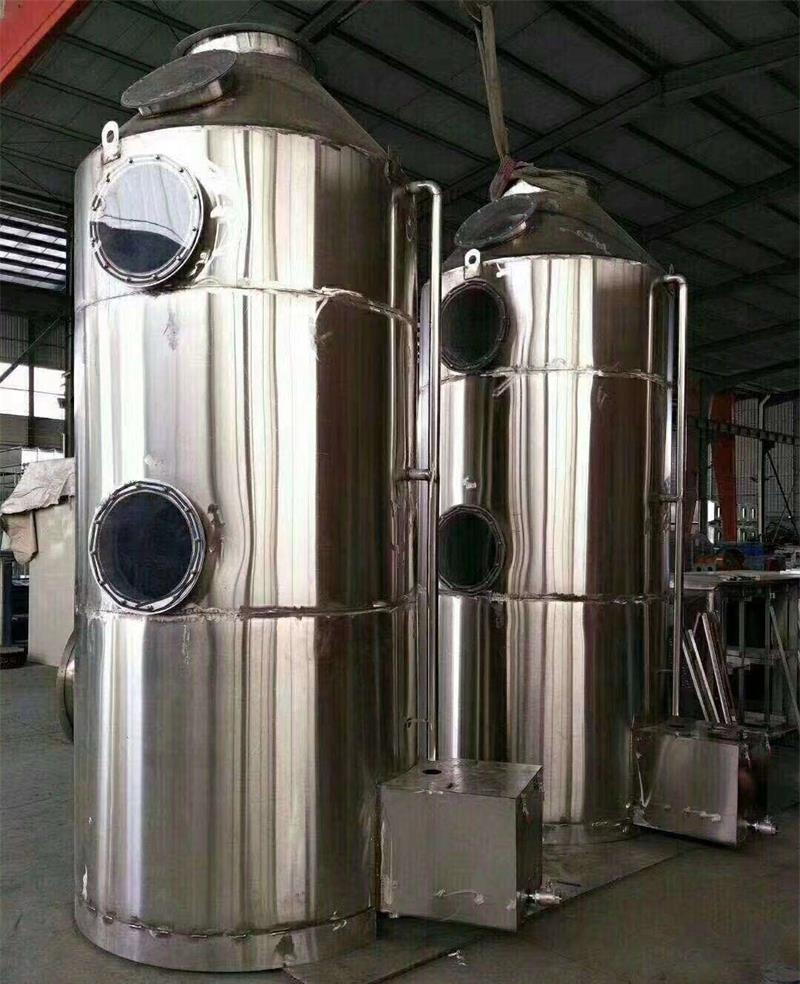

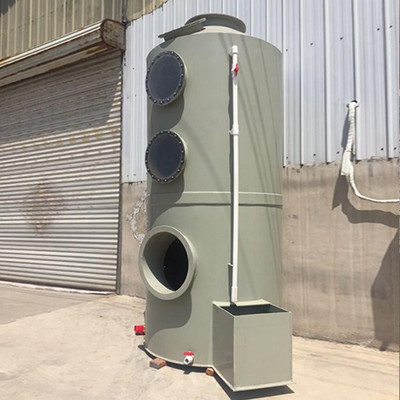

e、塔體可根據實際情況采用FPP/PVC、不銹鋼等材料制作；

f、填料采用、低阻的鮑爾環，可地去除氣體中的異味、物質等。

g、我公司的廢氣處理塔采用五重廢氣吸附過濾凈化系統，工業廢氣處理設計周密、層層凈化過濾廢氣，效果較好，去除率高。

噴淋塔的工作原理：

我司的酸堿廢氣處理（噴淋塔）主要的運作方式是不斷酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，回流至塔底循環使用。

以下是廢氣處理的的工程的工藝流程：排除的酸霧廢氣→進入風管→經過酸堿廢氣處理塔→風機→風管→達標排放。
