Kvaser PCIEcan 2xHS v2是一款高度集成，高速控制器區域網絡（CAN）板卡，它可為配有PCI Express接口的任意標準計算機板卡增加2個高速（ISO11898-2標準）CAN通道。尺寸為86x69mm，比Kvaser PCIEcan 2xHS封裝更小、外形更薄，并配有DS9轉2xDS9分路導線。
提供靜音模式、錯誤幀檢測/生成以及板載緩存，該擴展板卡適用于多種嵌入式數據采集系統并兼容CAN FD。
產品特性
標準(PCIe-x1) PCI Express接口
安裝快速簡便，即插即用
支持高速CAN (ISO11898-2)，高可達1Mbps
支持CAN 2.0A和2.0B（積極型）
支持CAN FD，速率高達8Mbps（特定物理層可實現）
薄型板卡適合超小型系統
包括低型和高型支架
在FPGA中實現Kvaser的CAN IP，報文傳輸速率高

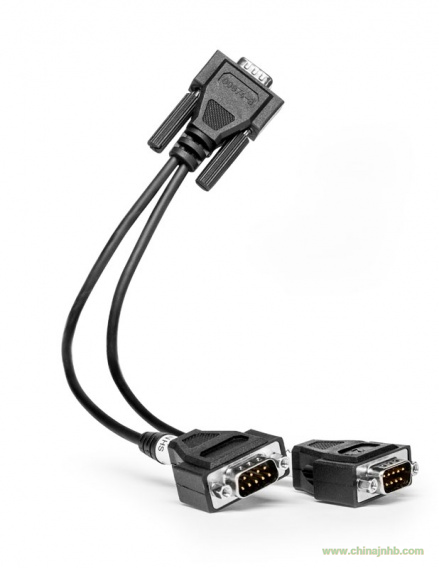

兩個CAN高速通道，26針HD D-SUB CAN接頭經兩個9針DSUB接頭，HD26分路器連接到CAN總線
黃色LED燈顯示接收或發送CAN報文
完全兼容J1939、CANopen、NMEA2000和DeviceNet
100%兼容面向其它Kvaser CAN硬件使用Kvaser CANlib編寫的應用程序
支持分析工具靜音模式——無干擾監聽總線
可檢測和生成錯誤幀和遠程幀
針對標準計算機和工業計算機而設計
帶電隔離的CAN總線驅動程序
工作溫度擴展范圍為-40°C至85°C
