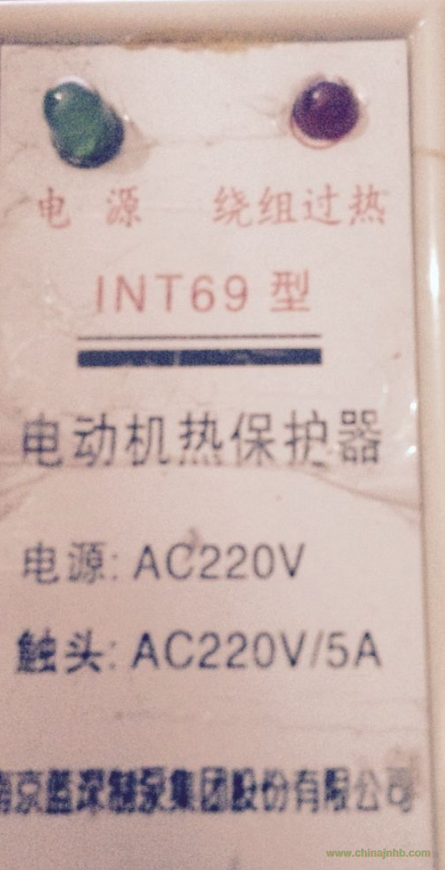

南京藍深制泵集團電動機過熱保護器INT69型

藍深INT69熱保護器

藍深電動機超溫保護器

 藍深電機超溫保護器

藍深熱保護器INT69主要性能

傳感器供電：

傳感器DC12V供電。

供電電源變壓器隔離。

信號輸入：

繞組超溫信號：電動機繞組超溫保護。

輸入回差控制：±2% 。

信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入。

信號響應速度：10mS。

信號輸出：

繼電器輸出觸點容量：5A/250VAC或5A/30VDC。

繞組故障輸出：繼電器一組常開，一組常閉輸出。

電源與故障指示：電源指示（綠）燈。

                繞組故障指示（紅）燈。

藍深INT69電動機熱保護器

輸入電壓：AC220V±5% ，50Hz，額定功耗小于5W。

環境溫度：-20℃～75℃。

環境濕度： 90%以下（無水珠凝結）。

外形尺寸： 48 x 80 x120，重量：0.3Kg。

安裝方式： DIN35導軌安裝。

注意事項

1、采用接觸感溫式安裝時，應使產品貼緊被控器具的安裝面。

2、安裝時不可把塑膠或金屬外殼壓塌或使其變形，以免影響性能。

3、金屬外殼產品有加絕緣外套的在安裝中不可把外加絕緣套去掉不用或壓破，避免造成漏電，確保使用安全。

4、產品在不大于5A電流的電路中使用，應選擇銅芯截面為0.4-0.75㎜2導線與之連接。

5、產品應在相對濕度小于90%，環境溫度40℃以下通風、潔凈、干燥、無腐蝕性氣體的場所中存放。

紙箱包裝，內含產品說明書、合格證、產品電路圖。

術文獻：

一般7.5KW及以下設有熱保護器和漏水探頭，7.5KW以上設有熱保護器、浮子開關、漏水探頭等，保護裝置必須與潛污泵專用電控柜或配套的保護器連接。 熱保護器是由溫度控制的電器，安裝于電機定子上側，當電機腔內溫度達到一定限度，到達熱保護器設定值時，熱保護器的通斷狀態發生變化，使"過熱'指示動作并使電機自動停止運行。 漏水探頭一端的兩個電極探頭互相絕緣并有一定距離，電極探頭的引線通過電纜接到電控柜配套保護器， 當電極探頭處有水時，漏水探頭通過電控柜發出報警并自動切斷電機電源。浮子開關用作檢測電機側機械密封是否失效，電機腔是否進水。浮子開關安裝于電機腔下側。 軸承旁邊的空腔內，空腔有孔與軸承室相通。當電機側機械密封失效，油室內的油或水通過軸承室進入空腔， 或者進入電機腔的水流入空腔，都會將浮子浮起，通過電控柜發出報警并使泵自動停止運行。
