德國KLAY品牌.,進口氣動球閥(絲扣氣動球閥)分為整體式、兩片式及三片式氣動球閥。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。內螺紋氣動球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋氣動球閥及氣動焊接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質。內螺紋氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質

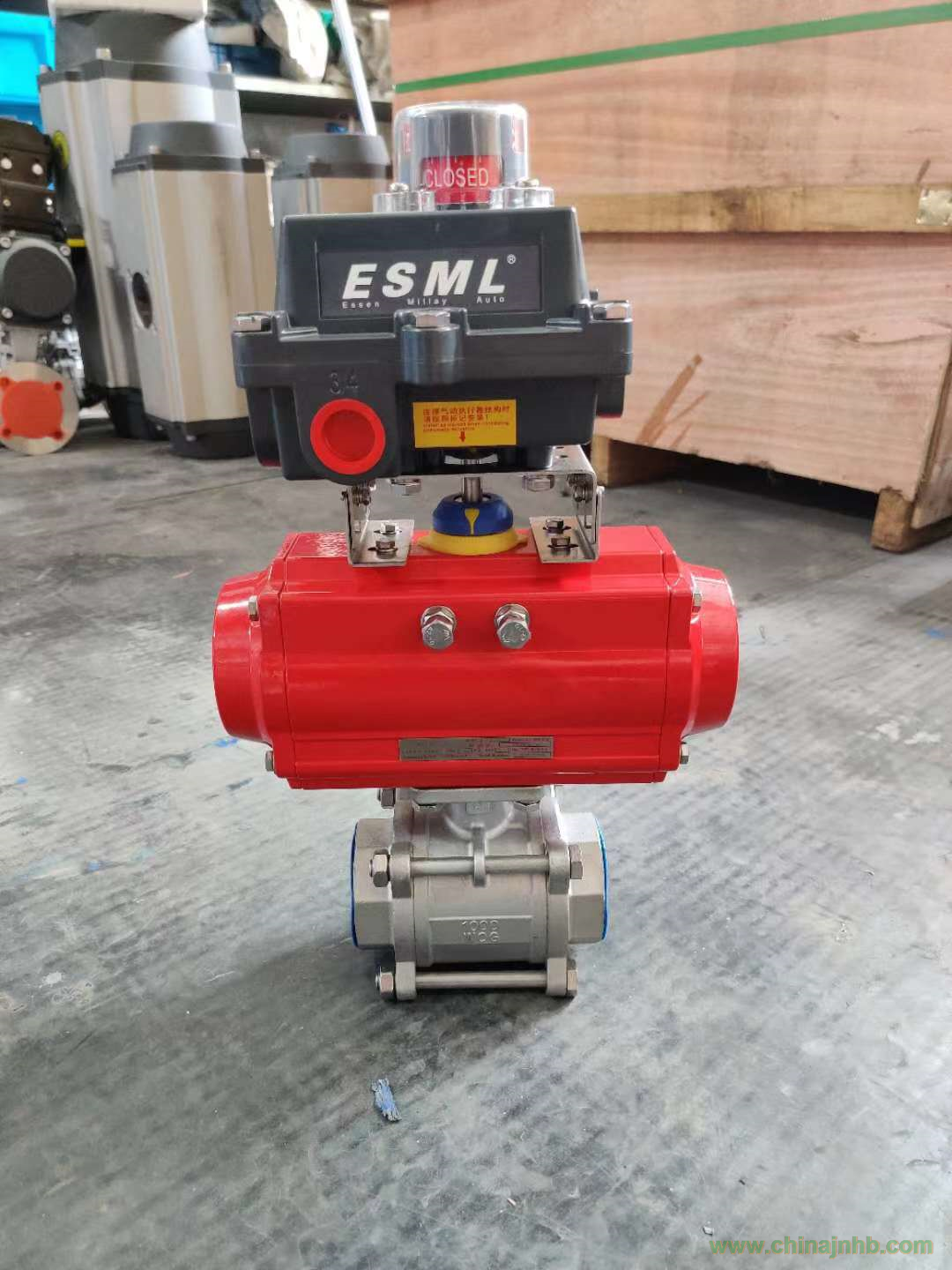

一、進口螺紋氣動球閥產品詳情
采用一體化結構，與KMA氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
二、進口螺紋氣動球閥技術參數
|
公稱通徑DN(mm)
|
6-100
|
|
公稱壓力PN(MPa)
|
1.6
|
|
公稱壓力PS(MPa)
|
強度試驗
|
2.4
|
|
密封試驗
|
1.8
|
|
材料材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
CF8304
|
CF8M316
|
|
球體
|
WCB
|
CF8304
|
CF8M316i
|
|
閥桿
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiMo2
|
|
密封圈
|
增強聚四氟乙烯對位聚苯
|
|
填料
|
聚四氟乙烯柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28℃-300℃
|
|
氣動裝置
|
型號
|
OBD系列
|
|
氣源壓力
|
0.4-0.7MPa
|
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|
三、進口螺紋氣動球閥工作原理
分為整體式、兩片式及三片式氣動球閥，閥體鑄造采用德國克萊引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。內螺紋氣動球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。
四、進口螺紋氣動球閥性能特點
1、設計特征;
2、閥體和端蓋采用脫蠟精密鑄造;
3、閥桿防爆出設計;
4、可選用多種螺紋標準;
5、全流量通徑浮動球;
6、采用ISO5211直接安裝執行器的高平臺設計;
7、球閥與球體之間帶防靜電裝置;
8、雙碟形彈片自動壓緊填料設計。
