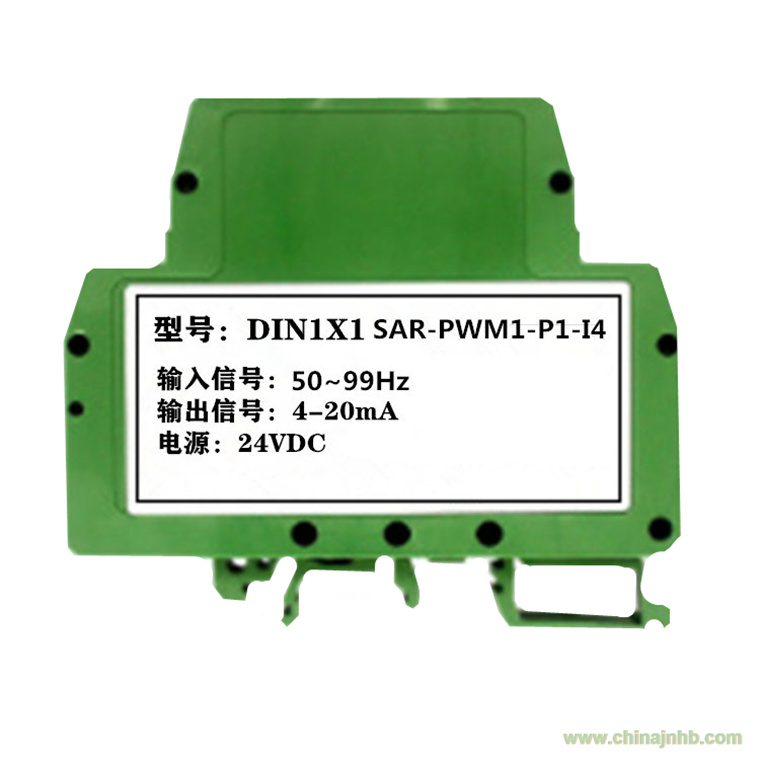

主要特性:
>>精度等級：0.1級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：8-32V 寬范圍供電
>>PWM脈寬調制信號輸入: 1Hz~10KHz
>>輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）
>>標準DIN35 導軌式安裝
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>數字信號轉模擬信號，DA變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場特殊信號隔離及變換
>>PWM信號長線無失真?zhèn)鬏?/span>
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>脈寬測量
產品選型表：
DIN1x1 SAR-PWM - V/A□
|
輸出信號
|
|
電流
|
代碼
|
電壓
|
代碼
|
|
0-20ma
|
A3
|
0~5V
|
V1
|
|
4-20ma
|
A4
|
0-10V
|
V2
|
|
用戶自定義
|
Az
|
1-5V
|
V6
|
|
|
|
用戶自定義
|
Vz
|
|
|
|
|
|
選型舉例：
例1：輸入信號:100Hz PWM 供電電源:24V 輸出信號:4-20mA 型號:DIN1x1 SAR-PWM-A4
例2：輸入信號: 5KHz PWM 供電電源:12V 輸出信號:0-10V 型號:DIN1X1 SAR-PWM -V2
例3：輸入信號: 10KHz PWM 供電電源:24V 輸出信號:0-20mA 型號:DIN1X1 SAR-PWM-A3
通用參數
|
參數名稱
|
測試條件
|
最小
|
典型值
|
最大
|
單位
|
|
隔離電壓
|
1min
|
1500
|
2500
|
|
VDC
|
|
信號輸入
|
PWM幅值（VP-P）
|
|
4.5
|
12
|
30
|
V
|
|
PWM頻率范圍
|
|
1
|
500
|
10000
|
Hz
|
|
PWM輸入低電平
|
|
0
|
0
|
1.5
|
V
|
|
PWM輸入高電平
|
|
4.5
|
12
|
30
|
V
|
|
信號輸出
|
電壓負載能力
|
5V
|
2K
|
10K
|
|
Ω
|
|
電流負載能力
|
20mA
|
0
|
250
|
350
|
Ω
|
|
響應時間
|
|
|
100
|
10000
|
ms
|
|
輔助電源
|
電壓
|
用戶自定義
|
8
|
12
|
32
|
VDC
|
|
電流
|
VD=12V
|
|
83
|
|
mA
|
|
輔助電源功耗
|
|
|
1
|
|
W
|
|
工作環境溫度
|
|
-40
|
|
85
|
℃
|
|
貯存溫度
|
|
-40
|
|
85
|
℃
|
引腳定義：
|
引腳
|
名 稱
|
描 述
|
引腳
|
名 稱
|
描 述
|
|
1
|
PW+
|
電源正端
|
7
|
IN+
|
PWM信號輸入正端
|
|
2
|
NC
|
空腳
|
8
|
IN-
|
PWM信號輸入負端
|
|
3
|
GND
|
電源負端
|
9
|
NC
|
空腳
|
|
4
|
OUT+
|
模擬信號輸出正端
|
10
|
NC
|
空腳
|
|
5
|
OUT-
|
模擬信號輸出負端
|
11
|
NC
|
空腳
|
|
6
|
NC
|
空腳
|
12
|
NC
|
空腳
|
