工作原理

油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺設定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成

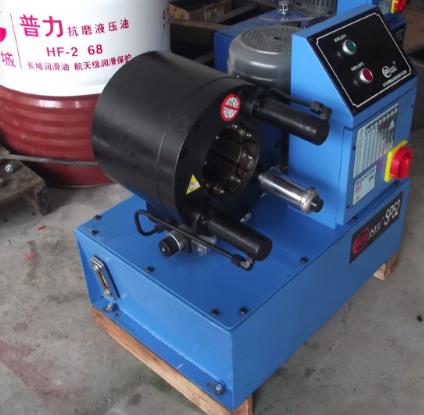

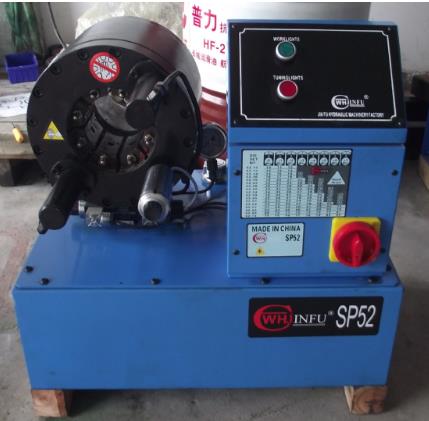

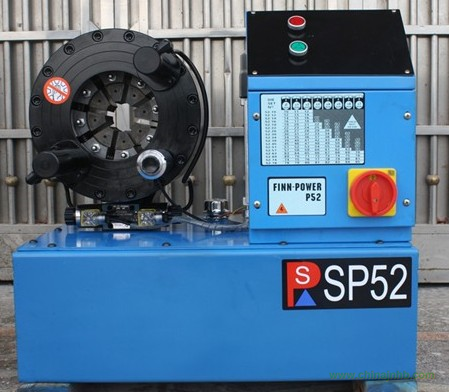

SP52型壓管機技術參數

模具收擴(Die Opening & Closing)：     +/-25mm

大張口(Opening without dies)：       136mm

電機功率(Motor Size)：                3Kw

電源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

張合全程總耗時(Full Crimping Cycle)    20S

扣壓控制精度(Accuracy)：             0.02mm

扣壓后產品不圓度(Un-even)：          ≤0.1mm

整機重量(Weight)：                   200Kg

模具規格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(長×寬×高) Dimensions：      650×450×650mm

安裝調試

搬運：壓管機適宜采用叉車搬運，并以壓管機底部受力，壓管機嚴禁倒置。特別添加抬手，方便沒有叉車的用戶隨意搬置。嚴禁搬抬壓管機頭及電機、電器箱部位。

安裝：壓管機需水平放置在穩固的地基上，并作接地處理。
注油：打開油箱蓋，油箱中加入46液壓油到油位表2/3位置。

接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根火線位置。

千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。

壓力調整：壓管機系統大壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減小（出廠時已調好，可以自行調整）。模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，佳值不大于10Mpa（出廠時已調好可以自行調整）。
