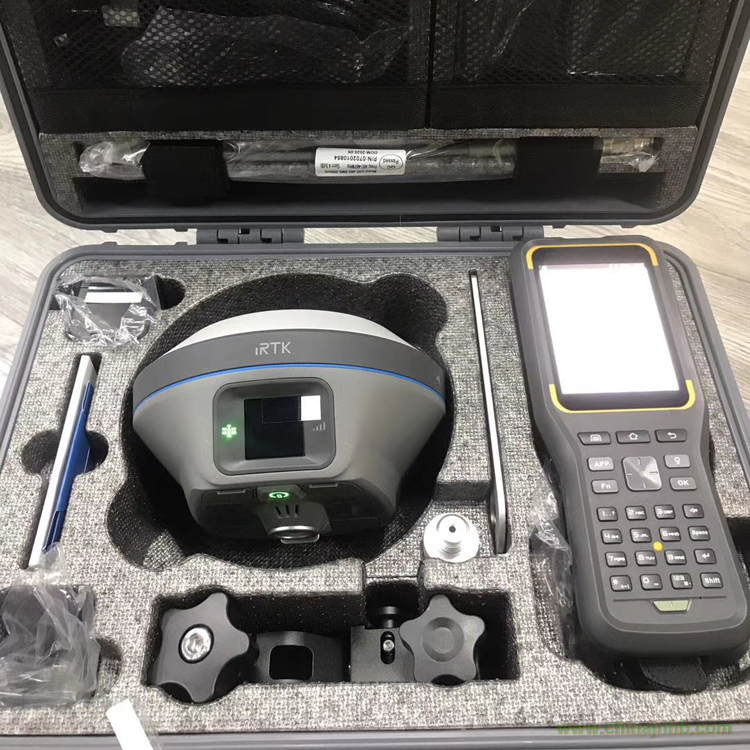

海星達iRTK5X慣導RTK是中海達旗下海星達品牌新一款GNSS接收機，新一代測量引擎，支持北斗三號衛星、支持RTP星站差分、斷點續測、無校正傾斜測量，內置4G 全網通通訊和新一代全協議電臺，采用全新外觀設計，鎂合金結構，Linux3.2.0 操作系統，內置高清OLED 顯示和電容式觸摸屏，是一款智能、輕巧的測量型GNSS 接收機。配備全鍵盤安卓三防手簿，專業的Hi-Survey測量軟件，HDL全能星外掛電臺，讓測量變得輕松高效
中海達-海星達iRTK5X RTK性能優勢：
全新推出的 iRTK5X 智能 RTK 系統，在繼承 iRTK5 優異特性基礎上，將慣性測量系統(IM)融入到 RTK5X中，提供了便捷傾斜測量解決方案，精準外業測量從此不受限制，更好地滿足用戶測量和放樣等工作，配合 H- Survey 測量軟件，為您提供豐富而全面的測量解決方案。
中海達 H-RTP 星基增強服務：
利用全球參考站網生成衛星軌道、鐘差改正數，并過L 波段，通訊衛星播發給用戶，用戶慕于RTK接收機可獲得全球范圍，實時厘米級的定位精度。
服務特點：
中海達-海星達iRTK5X慣導RTK無需架設基準站,無需連接 CORS,實現單機實時厘米級精準定位；
定位精度 3cm；
CGCS2000 坐標直接測；
收斂<30 分鐘,部分區域<5 分鐘；
拓寬了 RTK 應用,可滿足戈壁、沙漠、湖泊、島礁、海洋等區域的高精度定位需求；
應用領域：
物探勘測/地形測量/航海定位/道路測量/電力測量/管線測量/精準農業/航測等等
全新免校正傾斜測量
中海達-海星達iRTK5X RTK采用高精度的慣性測量模塊IMU，獨特的傾斜，補償功能，真正實現了RTK傾斜測量實用化：
無需校正，開機自動啟動精準測量的準備；
抗磁干擾，無懼一切電磁干擾，隨地能用；
到點即測，從此擺脫氣泡的束縛，測量效率至少提升了20%，精度2cm；
新一代測量引擎
全星座，660通道，更強RTK算法；
中海達-海星達iRTK5X RTK持北斗三號衛星，搜星多，固定快；
支持?jǐn)帱c(diǎn)續測
測量更加連續，能夠減少由于無線電信號中斷而引起的等待時間；
當您暫時失去基站或VRS網的連接時，測量還能繼續進行；
憑借GNSS全球網絡和衛星數據鏈路，斷點續測能夠無縫地為您“填充"RTK或RS差分改正數據流中的間隙；
觸摸液晶屏
OLED 彩屏，快速設置，淋雨可操作，接觸操控；
電臺、網絡數據通訊
全兼容多協議內置電臺(天寶、徠卡、SATEL及國內品牌等全兼容)；
支持網絡中繼、電臺中繼，4G 全網通，移動、聯通、電信全兼容；
網絡天線內置，免去繁瑣安裝；
全新iHand30 手簿
人體工程學設計，更舒適；
強悍硬件配置，四核 1.5GCPU，2G+16G 存儲，運行更流暢；
內置 4G 全網通，網絡制式全兼容；
高亮戶外彩色觸摸屏在陽光下清晰可見；
全新物理鍵盤輸入法，輸入更快捷；
支持WF與蜂窩移動雙聯智能上網；
USB Type C 接口，支持 OTG 功能；
續航>12 小時，支持快充，充電1 小時工作一下午；
Hi-Survey 測量軟件
全新UI 互交-更炫的界面、更爽的操作；
全面的道踣算法-支持?jǐn)噫?超高加寬/邊坡放樣，支持 DTM 面放樣功能；
優秀的底圖顯示-支持在線地圖和 dxf/shp 數據導入顯示；
開放的互聯功能-支持消息推送，軟固件在線升級；
高品質配件
HDL 全能星電臺，智能電池，快充充電器
海星達iRTK5X慣導RTK技術參數
|
iRTK5 X技術參數：
|
|
星站差分
|
支持星基增強服務(選配)
|
|
斷點續測
|
在差分信號連接中斷期間仍然提供RTK測量
|
|
GNSS配置
|
通道數：660
|
|
BDS：B1I，B2I，B3I，B1C，B2a
|
|
GPS：L1，L2，L5
|
|
GLONASS：L1，L2
|
|
GALILEO：E1，E5a，E5b
|
|
SBAS：支持
|
|
QZSS：L1，L2，L5
|
|
輸出格式
|
ASCII: NMEA-0183，二進制碼
|
|
定位輸出頻率
|
1Hz~50Hz
|
|
靜態數據格式
|
GNS，Rinex雙格式靜態數據
|
|
差分格式
|
CMR，RTCM2.X，RTCM3.0，RTCM3.2
|
|
網絡模式
|
VRS，F(xiàn)KP，MAC；支持NTRIP協議
|
|
系統配置
|
操作系統
|
Linux操作系統
|
|
啟動時間
|
3秒
|
|
數據存儲
|
內置16GB ROM，支持靜態數據自動循環存儲
|
|
精度和可靠性[1]
|
RTK定位精度
|
平面：±（8+1×10-6D）mm （D為被測點間距離）
|
|
高程：±（15+1×10-6D）mm （D為被測點間距離）
|
|
靜態定位精度
|
平面：±（2.5+0.5×10-6D）mm （D為被測點間距離）
|
|
高程：±（5+0.5×10-6D）mm （D為被測點間距離）
|
|
DGPS定位精度
|
平面精度：±0.25m+1ppm ；高程精度：±0.50m+1ppm
|
|
SBAS定位精度
|
0.5m
|
|
初始化時間
|
＜10秒
|
|
初始化可靠性
|
＞99.99%
|
|
通訊單元
|
I/O端口
|
5芯接口；USB接口；SMA接口；Nano SIM卡槽
|
|
蜂窩移動
|
內置4G網絡通信：
|
|
TDD-LTE，F(xiàn)DD-LTE，WCDMA，TD-SCDMA，EDGE，GPRS，GSM
|
|
WiFi通信
|
802.11 b/g接入點和客戶端模式，可提供WiFi熱點服務
|
|
藍牙通信
|
Bluetooth® 4.0/2.1+EDR,2.4GHz
|
|
內置電臺
|
內置收發一體電臺:
|
|
功率：1W/2W/4W可調
|
|
頻段：403MHz~473MHz
|
|
協議：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT，SOUTH，CHC，SATEL
|
|
頻道數：116個頻道（其中16個可配置）
|
|
外掛電臺
|
全能星HDL電臺：
|
|
功率：10W/30W可調， 頻段：403~473MHz，
|
|
協議：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT,
|
|
通訊：內置4G網絡通信，WIFI，藍牙，NFC
|
|
頻道數：48個頻道（其中16個可配置）
|
|
工作模式：外掛電臺、網絡中繼、電臺中繼
|
|
傳感器
|
電子氣泡
|
實現智能對中
|
|
傾斜測量[2]
|
內置高精度慣導，自動姿態補償，無需校正，抗磁干擾，到點即測，精度3厘米。
|
|
溫度傳感器
|
實現智能控溫調頻
|
|
用戶界面
|
按鍵
|
單按鍵
|
|
顯示屏
|
工業級OLED高清彩色顯示,電容觸摸屏
|
|
LED提示燈
|
衛星燈，信號燈，電源燈
|
|
功能應用
|
高級功能
|
OTG功能，NFC閃聯，WebUI交互，U盤固件升級，網絡中繼，電臺中繼
|
|
智能應用
|
智能語音，功能自檢，智能電池、電池快充
|
|
遠程服務
|
消息推送、在線升級、遠程控制
|
|
云服務
|
設備管理，位置服務，協同作業，數據分析
|
|
物理特性
|
主機電池
|
高容量鋰電池6800mAh/塊（標配2塊）帶電量顯示燈，
|
|
單塊電池網絡移動站工作時間10小時[3]
|
|
外接電源
|
6~28V寬壓直流設計，5芯接口
|
|
尺寸
|
Φ158mm×98mm
|
|
重量
|
≤1.3kg（含電池）
|
|
功耗
|
4.3W
|
|
材料
|
外殼采用鎂合金材料
|
|
環境特性
|
防塵防水
|
IP68
|
|
防摔
|
抗2米高測桿自然跌落
|
|
相對濕度
|
100%不冷凝
|
|
工作溫度
|
-40℃~+70℃
|
|
注:[1]測量精度、準確性、可靠性和初始化時間取決于各種因素，包括傾斜角度、衛星數量、幾何分布、觀測時間、大氣狀況及多路徑效驗等，該數據在正常條件下得出。
|
|
[2]傾斜測量精度受多種因素干擾，包括外部電磁干擾，測量前校準操作規范性，同時測量時面板朝地
|
|
[3]電池工作時間與工作環境、工作溫度及電池壽命有關。
|
