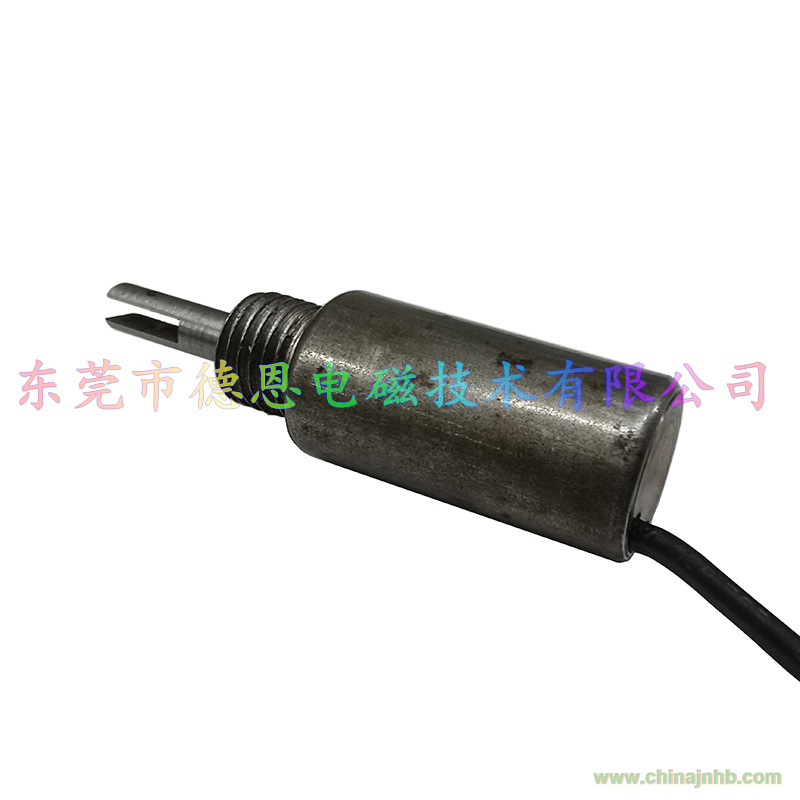

DO1632雙工位脈沖邦定機電磁鐵

尺寸: 主體尺寸外徑16mm，長度32mm。

行程：5-10毫米

工作電壓：DC3-48V

溫升：在電壓DC24V下，溫升小于70℃

壽命：100萬次（通1秒,斷4秒）

售后服務：產品三月內出現非人為損壞，包換，一年內包維修

激勵線圈有電流時的情況

當給激勵線圈通直流電時，電流便沿磁路產生磁通，磁路包含左右工作氣隙，由永磁鐵在左右工作氣隙產生的磁通方向是相反的，因此通過其中一個工作氣隙中的磁通增大，而通過另外一個工作氣隙的磁通減小，動作銜鐵組件沿磁通增大的方向運動

1.由左極限位置向右極限位置運動

當動銜鐵組件處于左極限位置時，將激勵線圈中通左方向電流，該電流產生的磁力線方向與永磁鐵在固定銜鐵左端的磁力線方向相反，與磁鐵在固定銜鐵右端的磁力線方向相同，因此左磁路中的磁通減小，固定銜鐵左磁極對動銜鐵組件的吸力減小，左磁路中的磁通增加，固定銜鐵右磁極對銜鐵組件的吸力增加。當電流增加到一定值時，動銜鐵組件所受的合成吸力將使動銜鐵組件向右運動。一旦動銜鐵組件向右運動，動銜鐵組件的左端與固定銜鐵左磁極之間出現了空氣間隙，左端的磁阻開始增大，右端的磁阻開始減小，靜鐵芯左磁極對動鐵芯的吸力越來越小，右磁極對動鐵芯的吸力越來越大，動鐵芯向右運動的合力越來越大，動鐵芯加速向右運動。這一過程持續到動鐵芯右端與靜鐵芯的右磁極接觸，運動過程結束。這時動鐵芯重新被永磁鐵吸合，處于穩定狀態，當切斷激勵線圈的電流時，動鐵芯的位置不會改變。

2.由右極限位置向左極限位置運動

當極化電磁鐵處于右極限位置時，給線圈中通以與上述方向相反的直流電流，該過程與上述過程相反。鐵芯向左邊運動，一直持續到動鐵芯與左端與靜鐵芯的左磁極接觸，運動過程結束，當切斷控制線圈的電流時，動鐵芯被永磁鐵的作用牢靠吸持在左極限位置。

由上述可知，極化電磁鐵姜電磁鐵與永磁鐵的相結合，由永磁鐵實現兩個極限位置的保持功能，通過給控制線圈通正向電流或反向電流來提供能量，使動鐵芯從一個穩態過渡到另一個穩態位置，切換過程結束后，又由有磁鐵實現位置保持功能。
