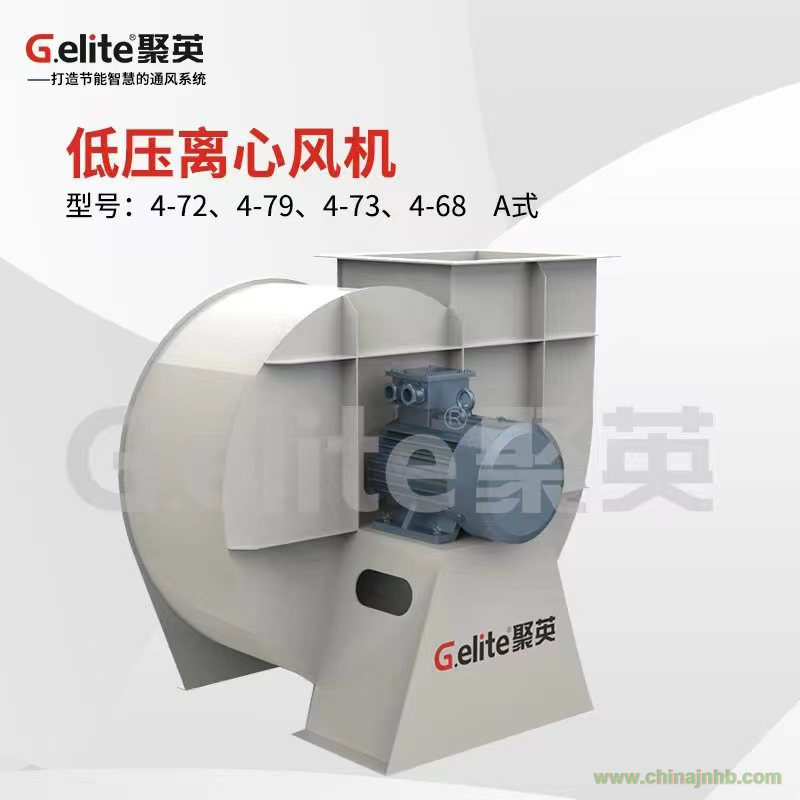

4-72型離心通風機

一、特性及應用

4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐性性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/㎡,氣體溫度不得超過80℃.

F4-72為防腐型離心風機，用于輸送有腐蝕性的氣體，可用玻璃鋼或鋼板滾里、不銹鋼等材料制作。

B4-72為防爆型離心風機，用于輸送易燃易爆的氣體，配用防爆型電機、鑄鋁葉輪或非金屬材料制成。

FB4-72為防腐防爆型離心風機，用于輸送有腐蝕性且易燃易爆的氣體。

F4-72、B4-72、FB4-72性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同。

二、型式

4-72型離心通風機可制成右旋和左旋兩種型式，風機的傳動方式為A、B、C、D四種，6#以下采用A式，7~12#采用C、D式，16#以上采用B式。

三、結構

機號6#以下的4-72型風機主要有葉輪、機殼、進風口等部分配直聯電動機組成，7#以上除具有上述部分外還有傳動部分。

（1) 葉輪：采用后頻翼型葉片、曲線型前盤和平板后盤組成，采用碳鍋制造，并經過靜、動平衡校正，空氣性能優良，效率高，運轉平穩可靠。后傾葉輪使風機性能曲線更平坦，大流不易超載。

（2) 機殼：采用破鋼焊接制作，12#以下制成整體式，16#以上制成兩開式，用螺栓連接。

（3)進風口：進風口制成收斂式流線型整體結構，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

（4)傳動組：傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
