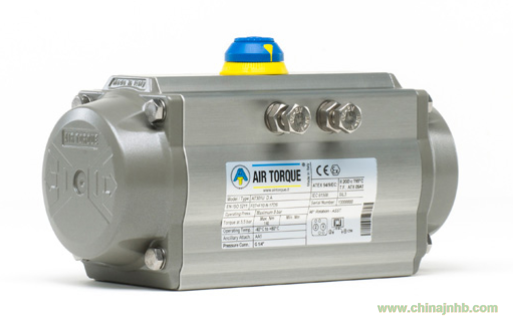

意大利AT進口氣動執行器

氣動執行器指的是用氣壓力驅動調節或啟閉閥門的一種執行裝置，又被叫做氣動執行機構或氣動裝置，不過通常通俗稱為氣動頭。氣動執行器的調節機構和執行機構是統一的一個整體。

二、工作原理

1、當壓縮空氣從A管咀進入氣動執行器的時候，氣體會推動雙活塞向兩端(缸蓋端)做直線運動，活塞上的齒條帶動旋轉軸上的齒輪作逆時針方向運動90度，閥門就被打開。此時，氣動執行閥兩端的氣體隨著B管咀排出。

2、反之，當壓縮空氣從B管咀進入氣動執行器的兩端的時候，氣體會推動雙塞向中間做直線運動，活塞上的齒條帶動旋轉軸上的齒輪做順時針方向運動90度，閥門就被關閉。此時，氣動執行器中的氣體隨著A管咀排出。以上就是標準型的傳動原理。

3、根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即選準軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。單作用(彈簧復位型)氣動執行器A管咀為進氣口，B管咀為排氣孔(B管咀應安裝消聲器)。A管咀進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。

三、構成部件

氣動裝置主要由氣缸、齒輪軸、活塞、密封件、端蓋、螺絲等組成;成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。
