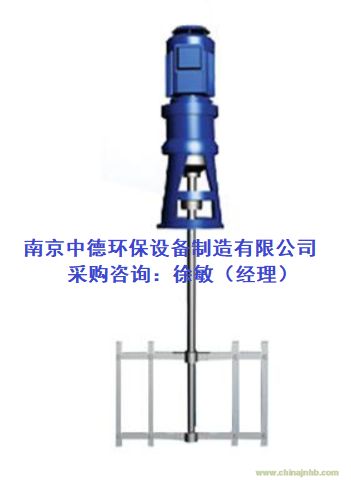

框式攪拌機是南京中德環保設備制造有限公司產品之一，如果您有什么需求或建議的話請。。。。南京中德是一家污水設備制造商
一、根據不同介質的物理學性質、容量、攪拌目的選擇相應的攪拌機，對促進化學反應速度、提高生產效率能起到很大的作用。一般使用于粥狀物料的攪拌，絮凝加藥攪拌
框式攪拌機，其結構比較堅固，攪動物料量大。如果這類攪拌機底部形狀和反應釜下封頭形狀相似時，通常稱為錨式攪拌機。直徑較大，一般取反應器內徑的2/3~9/10，50~70r/min。使用于低粘度液體時，錨式葉輪的葉徑與罐徑比為0.7～0.9，對于高黏度液體則為0.8～0.95，轉速通常為10～50r/min。攪拌機與釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌機葉片所帶動的液體把靜止層從反應釜壁上帶下來；慢速旋轉時，有刮板的攪拌機能產生良好的熱傳導。這類攪拌機常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。
錨式、屬于同一類，統稱絮凝攪拌機，為了增大攪拌范圍和帶走罐壁上的殘留物或液層，錨攪拌機的外廓要接近攪拌罐的內壁，其底部的形狀為適應罐底的輪廓也有橢圓、錐形等。為了增大對高粘度物料的攪拌范圍以及提高葉輪的剛性，還常常要在錨式及框式上增加一些立葉和橫梁，這樣使得錨框式的結構形狀出現了多種多樣。
二、槳型分類根據其形狀大致可分為：錨式、橢圓框式、錐底框式、方框式以及錨框式等 。
三、適用黏度
適用的黏度為200～300Pa·s。
四、應用領域
攪拌機通常在低速下運行，在攪拌低粘度液體時不產生大的剪切力，因此它不適用于液-液和氣-液 分散。另一個方面，該種葉輪在罐內移動的流量大，水平回轉流占支配地位，不具有良好的混合均一性，然而在罐壁附近的流速比其他葉輪，能達到大的傳熱膜系 數，故常用于傳熱、晶析操作。另外，由于槳葉直徑較大，且與罐底貼近，也常用它來攪拌高濃度淤漿和沉淀性淤漿。還有它也常用于高粘度流體的攪拌。
五、流動狀態
不同高度上的水平環向流。
六、結構
攪拌機與 攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪 拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接，只有小型的采用鑄造或焊接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用 加筋的鋼板。
型號參數
|
池子尺寸m
|
攪拌機尺寸mm
|
電動機動率KW
|
轉速r/min
|
|
A×B
|
H
|
D
|
h0
|
h1
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
|
JBK-1700
|
2.2×2.2
|
3.4
|
1700
|
2600
|
400
|
0.75
|
0.37
|
0.37
|
8
|
5.2
|
3.9
|
|
JBK-2875
|
3.25×3.25
|
4
|
2875
|
3500
|
350
|
5.2
|
3.9
|
3.2
|
|
JBK-3000
|
3.5×3.5
|
3.55
|
3000
|
2200
|
550
|
0.37
|
0.25
|
0.18
|
3.9
|
2.5
|
1.8
|
|
JBK-3580
|
4.3×4.3
|
4
|
3580
|
1200
|
1.1
|
0.75
|
0.55
|
1.5
|
|
4.7×4.7
|
3.4
|
1400
|
3.2
|
2.5
|
用途
主要用于給水廠、污水處理廠投加藥劑的溶解攪拌。
型號表示方法；
產品包裝圖
木箱包裝 物流托運
定制說明
選型需提供的參數：池子類型，池子的長*寬*高
詢價時需要提供：電機功率，葉輪直徑，轉速，攪拌槳葉材質
車間一角
購貨保障
購買須知
1、廠家貨源 實力商家 貨源
2、關于檢測所有設備均檢測電機絕緣，空載電流，實載電流，動靜平衡測試。
3、關于客服24小時客服在線 189 13960 189徐敏（經理） 025-5753 0868
4、關于售后本公司承諾所有產品在保修期內，江浙滬實行24小時服務，其它地區36小時服務。：
5、關于發貨本公司所有設備均采用木箱包裝，安裝系統采用編織袋包裝，均采用公路運輸，承諾三到七個工作日到貨。
可以根據客戶要求定制各種尺寸規格，
