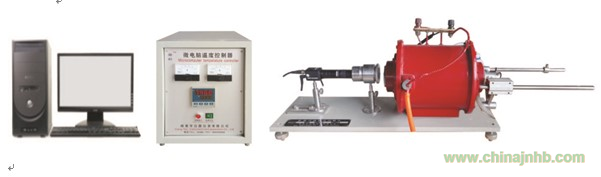

CXSJ-2000原位高溫成像燒結試驗儀

關鍵詞語：原位成像，高溫?zé)Y(jié)，陶瓷熔融

CXSJ-2000原位高溫成像燒結試驗儀是一款專門用于原位測量造型材料的原砂、混合料和陶瓷原料燒結點溫度、耐火度的一種高溫條件下，通過顯微鏡觀察透射投影時燒結的原位情況，通過這種裝置可使試驗者在鏡屏上清晰地看到試樣在高溫情況下，材料試樣的體積收縮、膨脹純化及完全球化的情況并得知各種情況發生時的相應溫度。為生產選擇材料提供依據，也可為科研、教學提供測試手段。廣泛用于鑄造、陶瓷、玻璃等行業及教學、科研部門。

一、符合：

滿足QB/T 1546-2016《陶瓷釉料熔融溫度范圍測定方法》陶瓷原料燒結點溫度測試需要。

二、主要特點：

1、采用工業攝像機直接對物體攝像，并通過接口成像在計算機顯示屏上。

2、套筒套進攝像鏡頭，減少外部光源的影響

3、套筒套進攝像鏡頭，減少外部光源的影響

4、試樣成像在顯示屏上，試驗人員可清晰地看到爐內試樣隨溫度變化而產生的收縮、膨脹、鈍化及完全球化的投影圖像

5、控溫精度高，體積收縮、膨脹純化及完全球化的情況并得知各種情況發生時的相應溫度。

二、主要技術參數：
1、溫度范圍：室溫至2000℃，

2、加熱速度：0--10℃/分可調，程序控溫，可1.5小時升溫至1700℃。
3、影像放大倍率：8～10倍，成像畫面配坐標系統可簡易量化膨脹、收縮數據。

4、電源電壓： 220V±10%，功率：2 KW ；
5、試樣最大尺寸：Ф7×8mm

6、高溫成像儀：高清攝像及圖像處理系統及軟件。

7、儀器重量：5KG

8、操作溫度范圍：室溫

9、測試方式：試溫度內未呈流動狀態則以試樣的預定測試

10、加熱方式：試樣開始加熱的溫度(室溫）、試樣投影邊角開始變圓時的溫度t;、試樣投影呈半圓時的溫度:、試樣投影的弧高為原高二分之-一-時的溫度it;、試樣呈流動狀態時的溫度ts (即試樣投影的弧高為原高三分之一時的溫度)。

11、儀器尺寸：1500*1000*900
