產品概述：

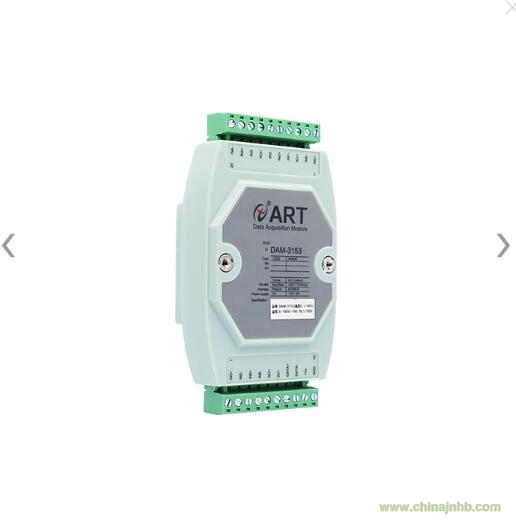

DAM-3153XX系列為8路差分大電壓或者大電流采集模塊，采集量程可定制，24位AD，支持RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
產品參數：
|
模擬量輸入
|
|
輸入通道
|
8路差分模擬量輸入
|
|
輸入類型
|
電流或電壓輸入
|
|
采集量程
|
DAM-3153
（直流0-±1.5A）
|
直流0～1500mA（默認），-1500～1500mA，
-1500～0mA
|
|
DAM-3153
（直流0-500mA）
|
直流0～500mA（默認），-500～500mA，
-500～0mA
|
|
DAM-3153
（直流0-200mA）
|
直流0～200mA（默認），-200～200mA，
-200～0mA
|
|
DAM-3153
（直流0-±10A）
|
直流0～10A（默認），-10～10A，-10～0A
（該量程只有4路輸入通道可用，即通道0,2,4,6）
|
|
DAM-3153
（直流0-±1A）
|
直流0～1000mA（默認），-1000～1000mA，
-1000～0mA
|
|
DAM-3153
（直流0-±5A）
|
直流0～5A（默認），-5～5A，-5～0A
|
|
DAM-3153
（直流0-±35V）
|
直流0～35V（默認），-35～35V，-35～0V
|
|
DAM-3153
（直流0-±50V）
|
直流0～50V（默認），-50～50V，-50～0V
|
|
DAM-3153
（直流0-±300V）
|
直流0～300V（默認），-300～300V，-300～0V
|
|
DAM-3153
（直流0-±60V）
|
直流0～60V（默認），-60～60V，-60～0V
|
|
DAM-3153
（直流0-±100V）
|
直流0～100V（默認），-100～100V，-100～0V
|
|
其他量程
|
可定制不同通道不同量程，可定制直流或交流量程
|
|
采樣速率注1
|
每通道50sps
|
|
分辨率
|
16位
|
|
采集精度
|
±0.1%（詳見下表3）
|
|
隔離電壓
|
2500VRMS(浪涌保護電壓)
|
|
共模電壓
|
電流量程：3V
電壓量程：量程電壓，例如，DAM-3153V1量程為35V，共模電壓為35V
|
|
其他
|
|
通訊接口
|
RS-485
|
|
波特率
|
1200～115200bps
|
|
數據通訊速率注2
|
最大180次/秒（單模塊，115200bps下）
最大24次/秒（單模塊，9600bps下）
最大3次/秒（單模塊，1200bps下）
|
|
看門狗
|
通信看門狗
|
|
供電電壓
|
+10V～30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值0.8W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋85℃
|
