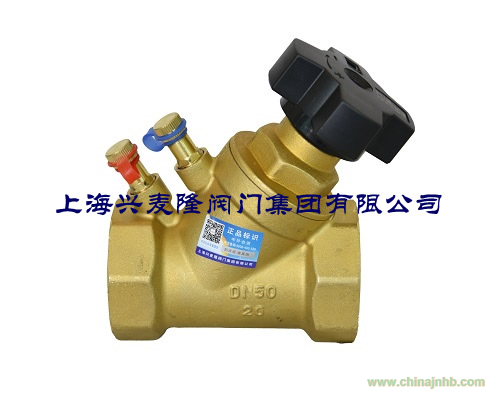

絲扣靜態平衡閥BSSVP功能及應用
BSSVP靜態平衡閥適用于空調、采暖及工藝水系統，對系統進行靜態水力平衡，并且可以通過靜態平衡閥的測量功能對系統進行故障診斷。
工作原理
BSSVP靜態平衡閥安裝在水系統的不同位置，通過手動設定閥門不同開度，改變管網阻力分布，調節循環水系統支路或末端之間的靜態水力平衡，保證不銅同支路或末端達到設計流量。
產品特點
1.
精確流量控制：
2.
數字手輪開度指示：
3.
開度鎖定簡單：
4.
具有關斷功能，通過手輪進行關斷：
5.
具有自密封壓力測量口。
技術參數
|
公稱通徑
|
DN15-DN50
|
|
承壓等級
|
PN16/PN25
|
|
工作溫度
|
-10～120℃
|
|
工作介質
|
空調冷熱水、乙二醇溶液
|
|
連接標準
|
G螺紋依據標準GB/T7
|
|
設計標準
|
GB/T28636-2012
|

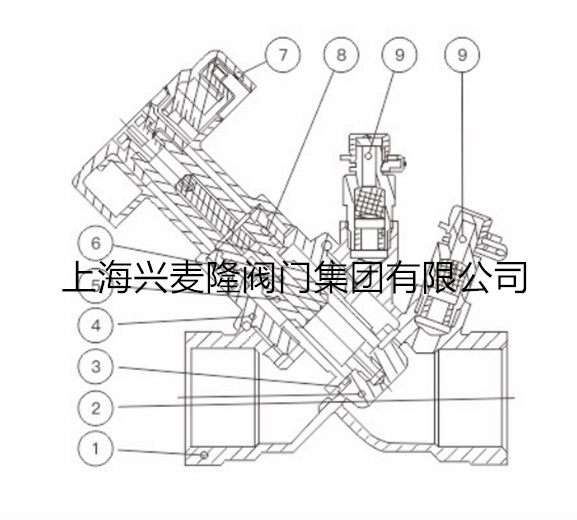

零件材質
|
1
|
閥體
|
黃銅
|
|
2
|
閥芯
|
銅合金
|
|
3
|
閥座密封
|
PTFE
|
|
4
|
閥蓋
|
黃銅
|
|
5
|
閥桿
|
銅合金
|
|
6
|
鎖定芯桿
|
銅合金
|
|
7
|
手輪
|
聚酰胺塑料
|
|
8
|
閥桿密封
|
EPDM O-型圈
|
|
9
|
測量嘴
|
黃銅
|

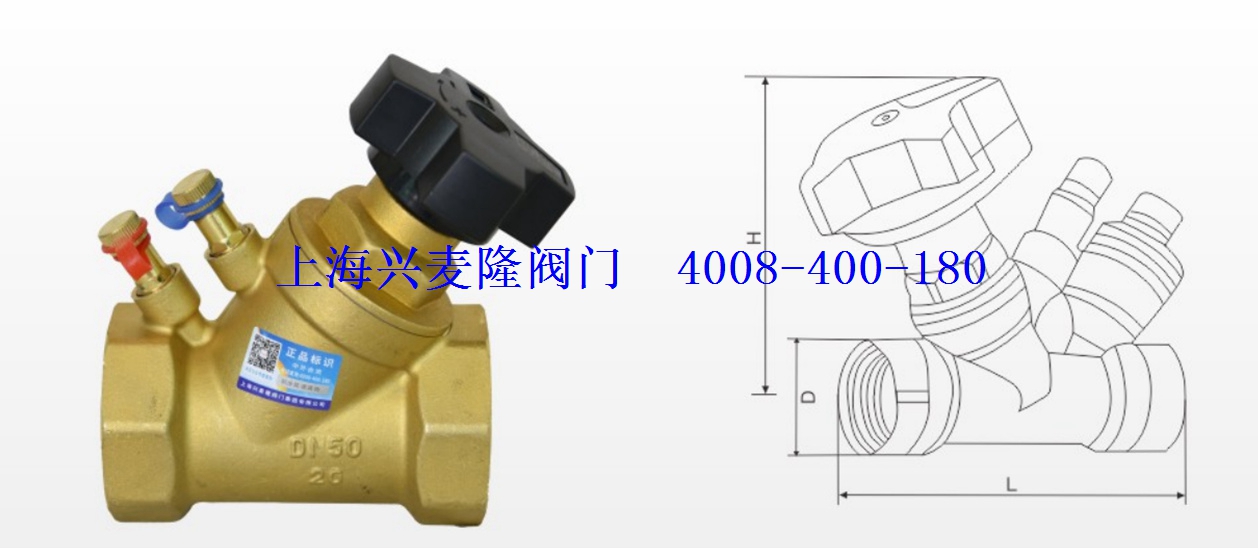

外形尺寸
|
口徑
|
L（mm）
|
H（mm）
|
D
|
|
DN15
|
80
|
114
|
G1/2
|
|
DN20
|
84
|
116
|
G3/4
|
|
DN25
|
98
|
119
|
G1
|
|
DN32
|
110
|
136
|
G1-1/4
|
|
DN40
|
120
|
138
|
G1/2
|
|
DN50
|
150
|
148
|
G2
|

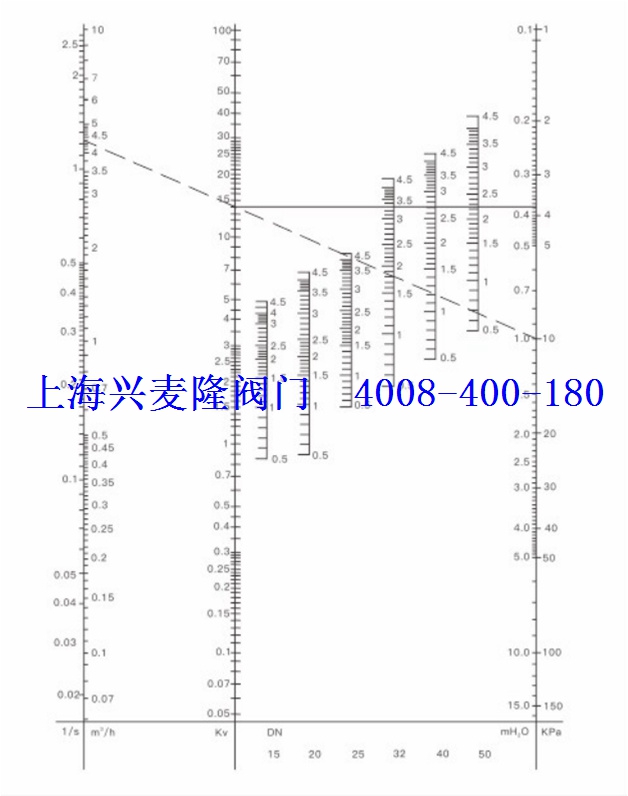

閥門kv值
|
圈數
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
|
0.5
|
0.86
|
0.90
|
1.51
|
1.92
|
2.49
|
3.58
|
|
1.0
|
1.50
|
1.55
|
2.28
|
3.44
|
4.43
|
6.28
|
|
1.5
|
2.08
|
2.14
|
3.02
|
5.42
|
7.08
|
9.36
|
|
2.0
|
2.27
|
2.66
|
3.67
|
7.28
|
9.41
|
12.29
|
|
2.5
|
2.64
|
3.43
|
4.47
|
9.28
|
12.30
|
15.89
|
|
3.0
|
2.92
|
3.96
|
5.72
|
12.20
|
16.36
|
21.59
|
|
3.5
|
3.31
|
4.53
|
7.04
|
15.11
|
19.90
|
28.00
|
|
4.0
|
3.61
|
4.96
|
7.87
|
17.25
|
23.98
|
33.61
|
|
4.5
|
3.88
|
5.71
|
8.89
|
19.45
|
27.51
|
38.78
|
