主要特點及用途
隨著煤礦開采自動化的提高，井下各種管道上的手動閥已無法滿足自動控制要求，部分礦井改造時采用液壓閥和電液閥，但液壓閥和電液閥的密封件容易老化，每年都要進行維護保養，壓差大時要手工降壓后才能打開，也無法直接進入DCS系統控制。
礦用隔爆一體式電動閘閥，安裝方便，調試簡單。配用蕞新研發的礦用隔爆型兼本安型智能閥門電動裝置后，只要接入電源線不用開蓋，通過外式轉鈕即可編程控制，為非侵入式全智能控制。
近幾年，已經在全國各地多個煤礦進行手動閥直接改造為電動閥門，成本低不影響媒礦的正常生產，受到了一效的好評。

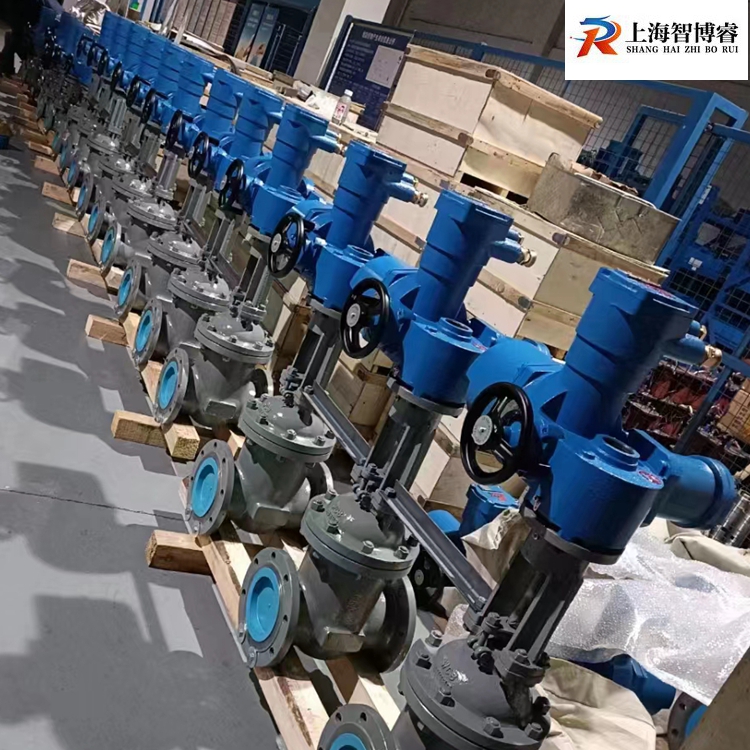

礦用隔爆型電動閘閥 MZ941H-40C一體式電動閘閥
連接尺寸與相關電裝選配表
|
閥門主要尺寸
|
|
DN
|
L
|
D
|
D1
|
D×d
|
H
|
|
65
|
265
|
180
|
145
|
4×Φ18
|
625
|
|
80
|
280
|
195
|
160
|
8×Φ18
|
700
|
|
100
|
300
|
215
|
180
|
8×Φ18
|
760
|
|
125
|
325
|
245
|
210
|
8×Φ18
|
825
|
|
150
|
350
|
280
|
240
|
8×Φ18
|
920
|
|
200
|
400
|
353
|
295
|
12×Φ23
|
1075
|
|
250
|
450
|
405
|
355
|
12×Φ25
|
1265
|
|
300
|
500
|
460
|
410
|
12×Φ25
|
1480
|
|
35
|
550
|
520
|
470
|
16×Φ25
|
1660
|
|
400
|
600
|
580
|
525
|
16×Φ30
|
1930
|
|
450
|
650
|
640
|
585
|
20×Φ30
|
2000
|
|
電動裝置主要參數
|
|
型號規格
|
電機功率（KW）
|
額定電流（A)
|
|
660V
|
380V
|
|
ZB10-24
|
0.25
|
0.59
|
1.03
|
|
ZB15-24
|
0.37
|
0.8
|
1.38
|
|
ZB20-18
|
0.37
|
0.8
|
1.38
|
|
ZB20-18
|
0.37
|
0.8
|
1.38
|
|
ZB20-18
|
0.37
|
0.8
|
1.38
|
|
ZB30-18
|
0.55
|
1.27
|
2.2
|
|
ZB30-18
|
0.55
|
1.27
|
2.2
|
|
ZB45-24
|
1.1
|
1.83
|
3.71
|
|
ZB60-24
|
1.5
|
2.38
|
4.12
|
|
ZB90-24
|
2.2
|
3.03
|
5.25
|
|
ZB120-24
|
3
|
4.56
|
7.9
|
礦用電動閘閥主要用于煤礦的井下水路管道的通、斷控制及調節介質流量大小，一般這種防爆礦用電動閘閥，MA帶煤安證礦用電動閘閥，礦用防爆電動閘閥的電源電壓有380V和660V,而且這種礦用隔爆型電動閘閥必須帶有煤安證才能進礦安全使用。
性能參數：
|
電源：
|
電壓：
|
|
常規：
|
三相380V（50Hz）
|
|
特殊：
|
三相660V415V（50Hz60Hz）；單相220V110V（50Hz60Hz）
|
工作環境
|
工作溫度：
|
-20-+60℃（特殊訂貨-40-+80℃）
|
|
相對濕度：
|
≤95%（25℃時）
|
|
防護類型：
|
戶外型用于無易燃易爆和無腐蝕性介質的場所。隔爆型產品有d Ⅰ和d ⅡBT4兩種，d Ⅰ適用于煤礦非采掘工作面，dⅡBT4用于工廠，適用于環境為ⅡAⅡB級T1-T4組的爆炸性氣體混合物。
|
|
防護等級：
|
IP55（特殊訂貨）
|
|
工作制：
|
短時10分鐘（特殊訂貨30分鐘）
|

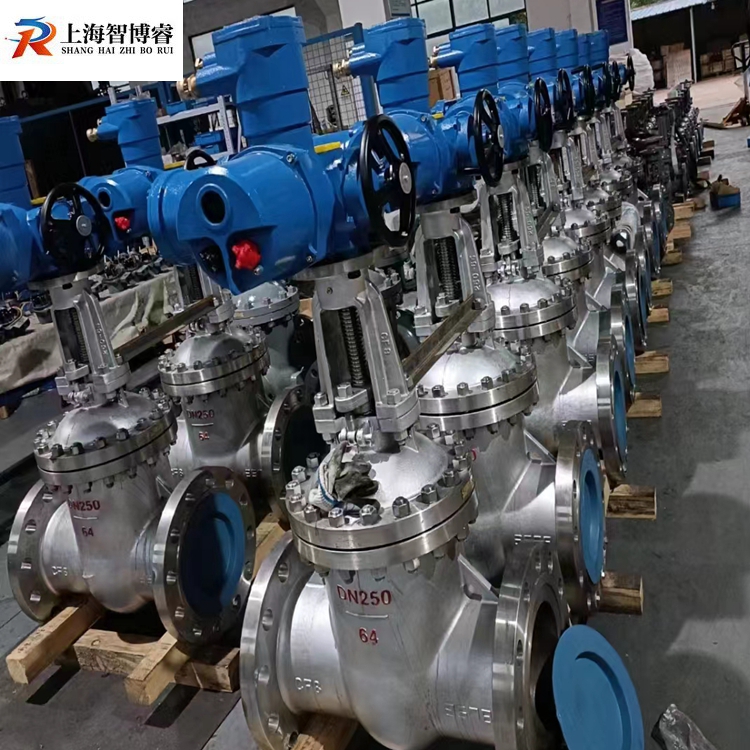

礦用隔爆型電動閘閥 MZ941H-40C一體式電動閘閥
一、產品概述：
該產品適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關。閥在管路中主要用來做切斷、分配和改變介質的流動方向，一般不做調節使用，因?yàn)檎{(diào)節時不平衡力太大，對閥芯的沖蝕比較厲害。適用給排水、石化、冶金等壓力較高的場合。電動防爆閘閥適用于易燃易爆的場合,安全系數高、操作功能 強、性能穩定等。以電動裝置的不同，分為普通開關型，防爆型和整體型，整體型又分為整體調節型，整體防爆型和整體防爆調節型。
二、產品特點：
1、閘閥是常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)；閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
2、楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
3、流體阻力小。閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
5、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康?。便于安裝，適用于介質的流動方向可能改變的管路中。
三、產品結構分類：
閥體和閥蓋
閥體與閥蓋多用于法蘭連接。閥體內的介質通道大多是圓筒形等截面的，對于較大口
徑的閘閥也采用閥座縮口的，即通道逐漸收縮，通過發閥座后，又逐漸擴大，其優點是：
使閥的零件尺寸有所減小，防爆電動閘閥重量減輕，從而節省材料。減小了密封面，精加工量減少。
(2)由于減小了閘板的尺寸，使在閘板上的作用力減小，閘閥的啟閉力相應減小。閘板按閘板的形式可分為鍥式平行式。
四、產品安裝注意事項：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
