品牌：RETZ瑞茨/我們一直致力于流體控制和測控領域的持續創新，始于2005……

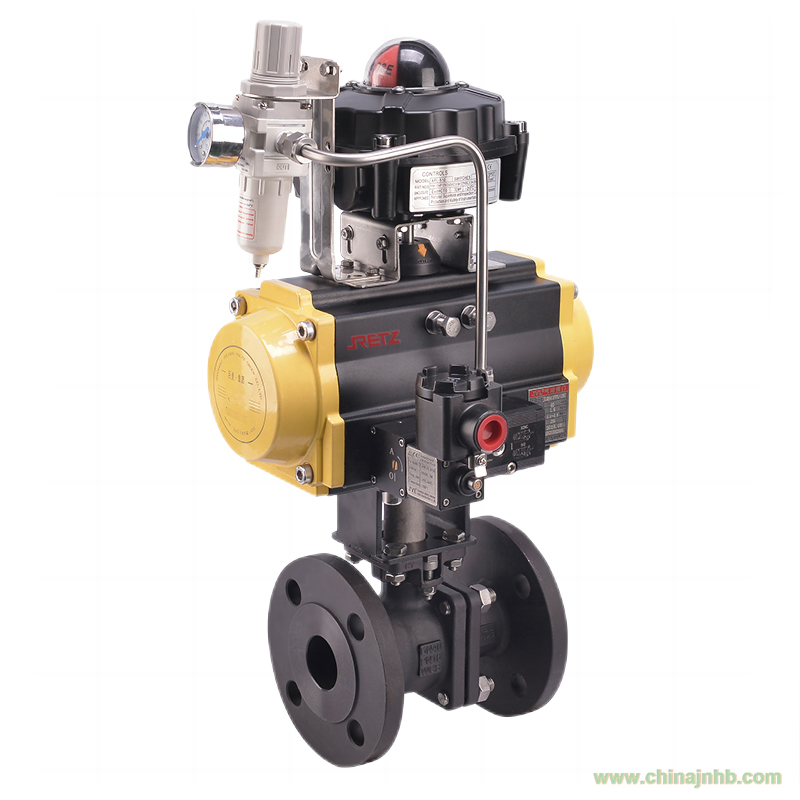

氣動調節球閥是采用角行程氣動執行器及球閥組成。是一種轉角為90°的旋轉類球閥，以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作，也可稱為"氣動O型調節球閥"。采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉。適合于介質是粘稠、含顆粒、纖維性質的場合。氣動調節球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。The
pneumatic regulating ball valve is composed of an angle stroke pneumatic
actuator and a ball valve. It is a rotating ball valve with a 90 ° angle,
powered by compressed air. The valve stem drives the valve core to rotate 90 °
inside the valve body to achieve a fully open to fully closed action, also
known as a "pneumatic O-shaped regulating ball valve". Adopting
intelligent control and positioning, matched with an electrical valve
positioner, the operation can be controlled by inputting a 4-20mADC signal and
a 0.4-0.7MPa air source. Suitable for situations where the medium is viscous,
contains particles, and has fiber properties. Pneumatic regulating ball valves
are widely used in automatic control systems in industries such as petroleum,
chemical engineering, teaching equipment, light industry, high-pressure
equipment, pharmaceuticals, papermaking, etc., for remote centralized control
or local control.
進口氣動調節球閥 產品特點
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
進口氣動調節球閥技術參數及性能
公稱壓力(MPa)：PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式：兩段式鑄造球閥
連接形式：法蘭式、焊接式、對夾式、螺紋式
閥芯形式："O"型球形閥芯
密封填料：V型聚四氟乙烯填料、柔性石墨填料等
流量特性：近似快開型
動作范圍：0～90°
泄露量Q：按GB/T4213-92，小于額定KV0.01%
基本誤差：帶定位器：小于全行程的±2%
回差：帶定位器：小于全行程的2%
氣動調節球閥 執行器參數
執行器型號GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力：0.4～0.7MPa
氣源接口：G1/4"、G1/8"、G3/8"、G1/2"
環境溫度：-30～+70℃
作用形式：?jiǎn)巫饔脠?zhí)行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
零件名稱材料
閥體：WCB 304(CF8)、316(CF8M)、316L(CF3M)
球體：2Cr13+氮化處理、304、316、316L
閥桿：2Cr13、304、316、316L
閥座密封圈：PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料：V型PTFE四氟填料、柔性石墨
