一、產品概述：

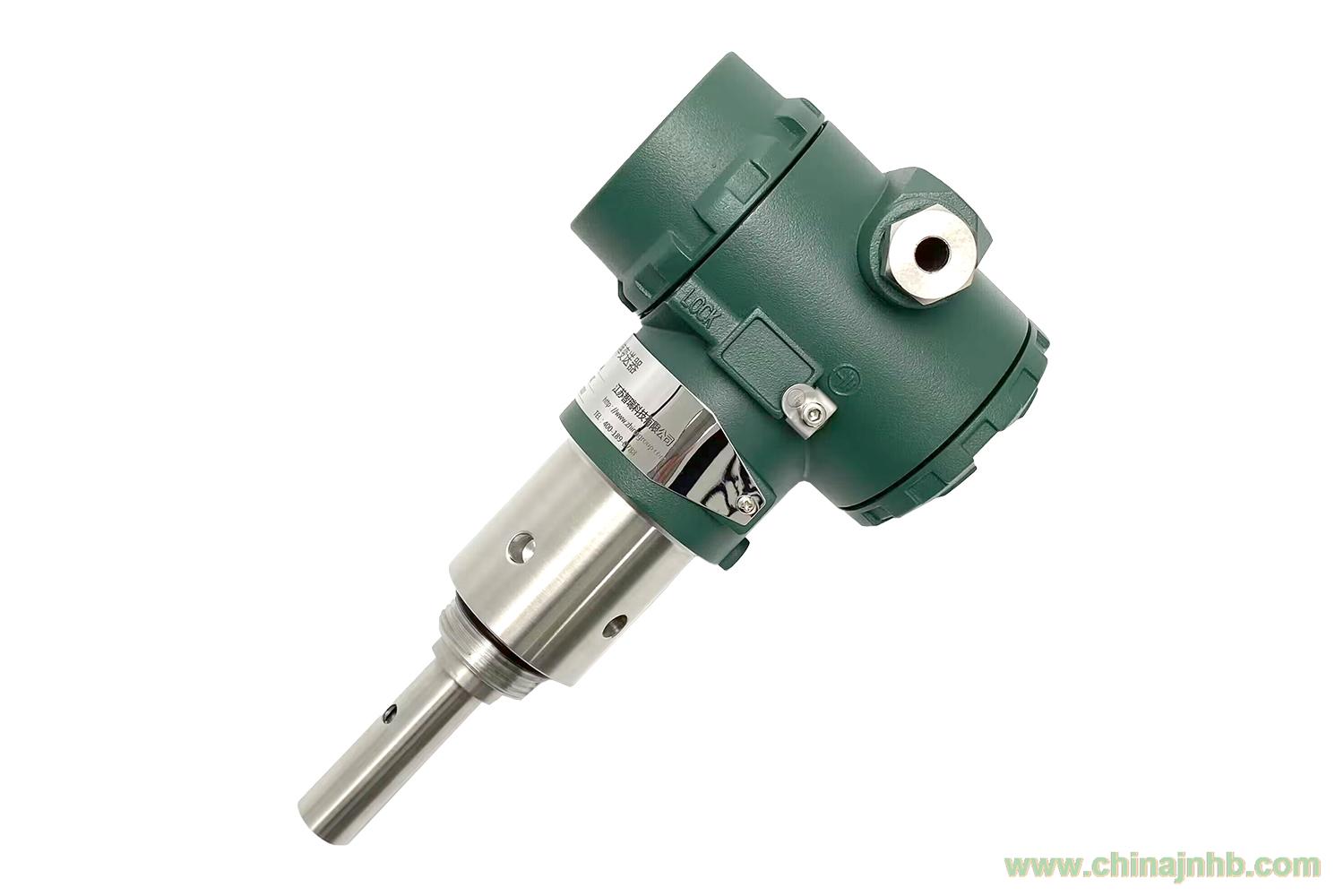

HVZR-DDG型電導率變送器，是通過測量溶液電導值來間接測量離子濃度的流程儀表，它可以在線連續檢測工業過程中水溶液的電導率。
電導率是水質純度的重要指標。鍋爐用水、半導體工業用的去離子水、蒸餾水和工業廢水中雜質的多少，就是用電導法來測定的。各種化學溶液中的酸、堿鹽濃度，鍋爐水中溶解氧，含量都可以用電導法來測量。
HVZR-DDG型電導率變送器集傳感器、轉換器和指示表為一體，設計新穎，工作可靠，具有以下突出特點：
1、實現了二線制傳輸，可以方便的與XMT系列儀表組成系統。
2、模塊化電子單元，抗震防潮，工作可靠，無分布電容和電磁波影響，抗干擾能力強。
3、設有防過載保護電路，當被測溶液雜質嚴重超標，變送器過載時，輸出最大電流不超過28mA。
4、數字式就地顯示表頭，直觀方便。
二、電導率變送器電路原理：
HVZR-DDG型電導率變送器主要由電導池，電子模塊，顯示表頭和殼體組成，電導池由電子單元內的方波交變電源驅動，便產生了正比于電導率的電流信號，經放大和溫度補償后，再送入相敏整流器進行解調，驗出電導率的直流信號。足夠大的直流電壓信號，經過電壓電流轉換級，向外輸出具有恒流特性的標準電流電壓信號。為消除極化誤差，提高測量精度，激勵電源采用了頻率為（800～1000）Hz左右的恒壓交變電源，該電源具有良好的穩壓特性，變送器空載情況下，DC24V電源在（16-38）V，AC220V電源在（70-250）V之間變化，對變送器的輸出影響不大于0.5%（滿量程）。
三、主要參數：
1、測量范圍：（O-10~O-10000） us/cm。
2、電極材質：鈦、316L不銹鋼、石墨、PPS/PA、PP
3、準確度：1.5級。
4、漂移：≤0.5%/24小時
5、負載特性：4-20mA時，O-600Q、16-38VDC；
O-10mA時，O-1200Q、電源波動、170~250VAC。
6、工作壓力60OKPa、2.5MPa兩種。
7、介質溫度（-10~80）℃，（80-180）℃
8、環境條件：環境溫度（-10~55）℃，濕度≤95%
四、型號選型表：
|
HVZR-
|
DDG-型電導率變送器
|
|
|
10
|
管螺紋安裝帶安裝件（3/4”、1”可選）
|
A：基本型
|
基
本
結
構
|
|
11
|
帶1’閥門的水平式分流器
|
S：不銹鋼流通池/三通
|
|
12
|
帶1”閥門的直角式分流器
|
P：塑料流通池/三通
|
|
13
|
水平流通池安裝，帶DN20法蘭水平流通池
|
F：F4流通池
|
|
14
|
角式流通池安裝，帶DN20法蘭角式流通池
|
|
|
15
|
浮漂式安裝，帶300x300懸浮浮漂
|
|
16
|
高溫冷卻減壓器安裝
|
|
17
|
高純水恒流器安裝
|
|
20
|
法蘭安裝DN40PN1.0
|
A：基本型
|
|
21
|
導桿式支架安裝，帶安裝螺紋
|
s：帶不銹鋼延長導桿
|
|
22
|
軟纜式支架安裝
|
P：帶PPR內襯不銹鋼導桿
|
|
23
|
軟纜式管螺紋安裝NPT1-1/4"
|
F：F4內襯不銹鋼管
|
|
24
|
導桿式管螺紋安裝NPT1-1/4'
|
電纜
|
|
30
|
卡箍式衛生型
|
A：基本型
|
|
31
|
管螺紋式衛生型
|
|
32
|
標準25mm螺紋口發酵罐安裝
|
|
33
|
卡口快裝式
|
|
34
|
球閥可伸縮式安裝
|
|
|
1
|
0.01常數
|
|
電
極
類
型
|
|
2
|
0.1常數
|
|
|
3
|
1常數
|
|
|
4
|
四電極電導
|
|
|
5
|
電磁式電導
|
|
|
|
1
|
常溫型：（-10~65）℃
|
|
工
作
溫
度
|
|
6
|
中溫型：（0~95）℃
|
|
|
8
|
高溫型：（100~180）℃
|
|
|
|
0
|
小塑殼，無顯示
|
|
顯
示
方
式
|
|
1
|
小塑殼，模擬量單顯
|
|
|
2
|
大塑殼,無顯示
|
|
|
3
|
大塑殼，模擬單顯
|
|
|
4
|
大塑殼，智能雙顯
|
|
|
5
|
隔爆鋁殼，無顯示
|
|
|
6
|
隔爆鋁殼，模擬單顯
|
|
|
7
|
隔爆鋁殼，智能雙顯
|
|
|
|
1
|
4-20mA信號輸出
|
|
|
|
2
|
4-20mA疊加Hart信號輸出
|
|
