光伏支架類型及安裝方式

光伏支架作為光伏電站的重要組成部分，它承載著光伏電站的發電主體。支架的選擇直接影響著光伏組件的運行安全、破損率及建設投資，選擇合適的光伏支架不但能降低工程造價，也會減少后期養護成本。

      在分布式光伏電站中根據光伏支架主要受力桿件所采用材料的不同，可將其分為鋁合金支架、鋼支架以及非金屬支架，鋁合金支架和鋼支架各有特點。

        光伏發電系統中光伏陣列不隨太陽入射角變化而轉動，以固定的方式接收太陽輻射。根據傾角設定情況可以分為：最佳傾角固定式、斜屋面固定式和傾角可調固定式。

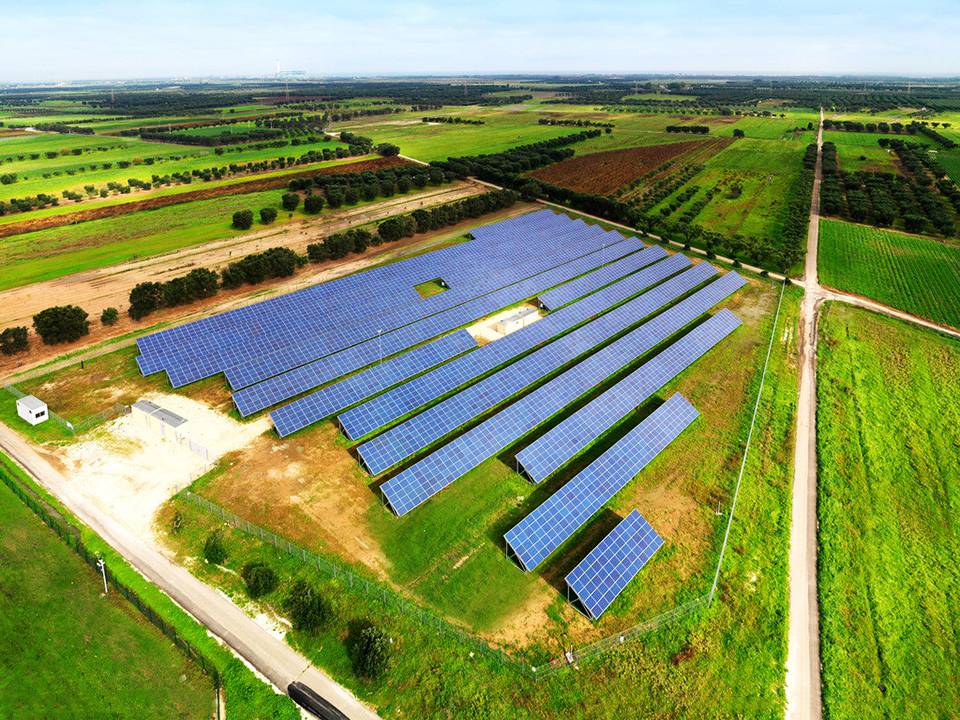

       最佳傾角固定式：先計算出當地最佳安裝傾角，而后全部陣列采用該傾角固定安裝，目前在平頂屋面電站和地面電站廣泛使用。

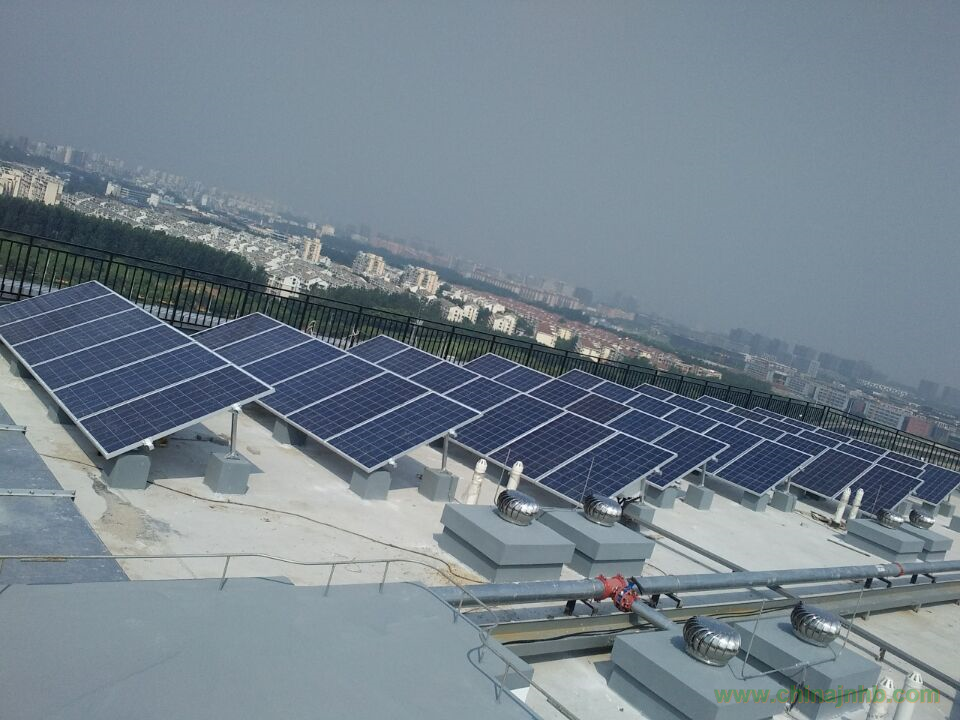

       1、平頂屋面    混凝土基礎支架

平頂屋面混凝土基礎支架是目前平屋面光伏電站常用的安裝形式，根據基礎的形式可以分為條形基礎和獨立基礎；支架支撐柱與基礎的連接方式可以通過地腳螺栓連接或者直接將支撐柱嵌入混凝土基礎。

        優點：抗風能力好，可靠性強，不破壞屋面防水結構。

        缺點：需要先制作好混凝土基礎，并養護到足夠強度才能進行后續支架安裝，施工周期較長。

壓載式支架系統根據雪荷載配置壓重塊，無需對屋面進行穿透，排除了漏水的可能性，大大節約安裝時間，整個系統采用優質的型材和槽鋼，牢固美觀，獨創的鋁合金導軌與單元連接設計，安裝快速，無需現場對零部件進行二次加工。

        2、斜屋面固定式

考慮到斜屋面承載能力一般較差，在斜屋面上組件大多直接平鋪安裝，組件方位角及傾角一般與屋面一致。根據斜屋面的不同，可分為瓦片屋頂安裝系統與輕鋼屋頂安裝系統

       1）瓦片屋頂安裝系統

       瓦片屋頂安裝系統主要由掛鉤、導軌、壓塊以及螺栓等連接件組成。

       2）輕鋼屋頂安裝系統

       輕鋼屋頂，也叫彩鋼瓦屋頂，主要用于工業廠房、倉庫等。根據彩鋼瓦形式不同，可以將其分為角弛型輕鋼屋頂、直立鎖邊型鋼屋頂以及梯型輕鋼屋頂。

       角馳型輕鋼屋頂和直立鎖邊型輕鋼屋頂主要通過夾具作為連接件，將導軌固定在屋面上，而梯型輕鋼屋頂需要采用自攻螺栓將連接件固定在屋面。

       不管哪一種屋面形式，在選擇連接件時一定要進行實地測量“角弛”“直立邊”“梯形”尺寸，確保連接件和屋面匹配，而在梯型輕鋼屋頂支架安裝時還要做好防水措施，避免螺栓鉆孔處發生漏水。

       目前彩鋼屋面多為坡屋面，常見的坡度為5％和10％。屋面板為壓型鋼板或壓型夾芯板，下部為檁條，檁條搭設在門式鋼架等主要支撐結構上。在國內，此種類型的屋面安裝光伏電站實例較多。對于此種屋面，光伏組件可沿屋面坡度平行鋪設，也可以設計成一定傾角的方式布置。上部支架可通過不同的連接件、緊固件與屋面承重結構連接。
