一、氣動薄膜調節蝶閥 產品概述
精鉅公司的ZMAW氣動薄膜調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點，本薄膜式氣動調節蝶閥特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。氣動薄膜調節蝶閥系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm，泄漏量等級有Ⅱ級和Ⅵ級，流量特性為近似等百分比。氣動薄膜調節蝶閥用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。
|
|

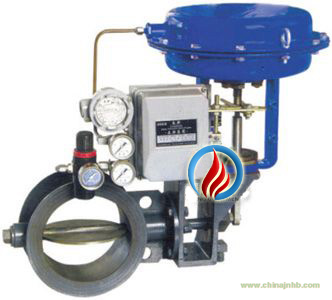

氣動薄膜調節蝶閥
|
二、氣動薄膜調節蝶閥 主要技術參數
|
公稱通徑
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
額定流量系數Kv
|
85
|
220
|
340
|
530
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
27540
|
34000
|
|
公稱壓力 MPa
|
0.6
|
|
額定轉角 °
|
70
|
|
信號壓力 KPa
|
20～100
|
|
流量特性
|
近似等百分比
|
|
介質溫度 ℃
|
-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
|
|
接管法蘭
|
按JB78-59對夾式法蘭連接
|
|
信號連接螺孔
|
M16×1.5
|
|
配用執行機構
|
薄膜式
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
ZSC-45 (采用活塞式氣缸)
|
|
閥體材質
|
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
|
|
可配附件
|
手輪、定位器、空氣過濾減壓器等。
|
三、氣動薄膜調節蝶閥 執行器主要零件材料
|
執行器型號
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
|
有效面積 cm2
|
280
|
400
|
630
|
1000
|
|
行 程 mm
|
16
|
25
|
40
|
60
|
|
彈簧范圍 KPa
|
20～100 ； 40～200 ； 20～60 ； 60～100
|
四、氣動薄膜調節蝶閥 主要性能指標
|
執 行 機 構
|
薄膜式執行機構
|
活塞式執行機構
|
|
類 別
|
不帶定位器
|
帶定位器
|
帶定位器
|
|
彈簧范圍 KPa
|
|
20～100 40～200
|
20～60 60～100
|
|
項 目
|
基 本 誤 差%
|
±8
|
-
|
±2.0
|
±2.0
|
|
回 差%
|
6
|
-
|
2.0
|
2.0
|
|
死 區%
|
5
|
-
|
0.8
|
0.8
|
|
始終點偏差%
|
氣 開
|
始點
|
±4.0
|
±4.0
|
±2.0
|
±
|
|
終點
|
±8
|
±8
|
|
氣 關
|
始點
|
±8
|
±8
|
|
終點
|
±4.0
|
±4.0
|
|
額定轉角偏差%
|
±2.5
|
|
允許泄漏量1/h
|
2×10-2×閥的額定容量
|
五、氣動薄膜調節蝶閥 外形結構圖
|
|
|
氣動薄膜調節蝶閥 (對夾式)
|
氣動薄膜調節蝶閥 (法蘭式)
|
六、氣動薄膜調節蝶閥 安裝連接尺寸
|
公稱通徑
|
L1
|
L2
|
D
|
D1
|
n-d
|
H
|
H1
|
H2
|
A
|
|
50
|
92
|
200
|
140
|
110
|
4-14
|
637
|
582
|
382
|
280
|
|
80
|
92
|
200
|
190
|
150
|
4-18
|
644
|
582
|
382
|
280
|
|
100
|
102
|
210
|
210
|
175
|
4-18
|
654
|
582
|
382
|
280
|
|
125
|
117
|
234
|
240
|
200
|
8-18
|
723
|
636
|
436
|
325
|
|
150
|
130
|
247
|
265
|
225
|
8-18
|
736
|
636
|
436
|
325
|
|
200
|
172
|
287
|
320
|
280
|
8-18
|
763
|
636
|
436
|
325
|
|
250
|
197
|
327
|
375
|
335
|
12-18
|
1008
|
853
|
615
|
410
|
|
300
|
227
|
351
|
440
|
395
|
12-23
|
1034
|
853
|
615
|
410
|
|
350
|
252
|
376
|
490
|
445
|
12-23
|
1059
|
853
|
615
|
410
|
|
400
|
296
|
432
|
540
|
495
|
16-23
|
1238
|
1007
|
720
|
495
|
|
450
|
321
|
459
|
595
|
550
|
16-23
|
1266
|
1007
|
720
|
495
|
|
500
|
346
|
484
|
645
|
600
|
16-23
|
1291
|
1007
|
720
|
495
|
|
600
|
480
|
565
|
755
|
705
|
20-25
|
1486
|
1109
|
796
|
/
|
|
700
|
530
|
615
|
860
|
810
|
24-25
|
1539
|
1109
|
796
|
/
|
|
800
|
595
|
675
|
975
|
920
|
24-30
|
1596
|
1109
|
796
|
/
|
|
900
|
685
|
770
|
1075
|
1020
|
24-30
|
1661
|
1124
|
796
|
/
|
|
1000
|
735
|
810
|
1175
|
1120
|
28-30
|
1711
|
1124
|
796
|
/
|
七、氣動薄膜調節蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動薄膜調節蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
