一、描述：

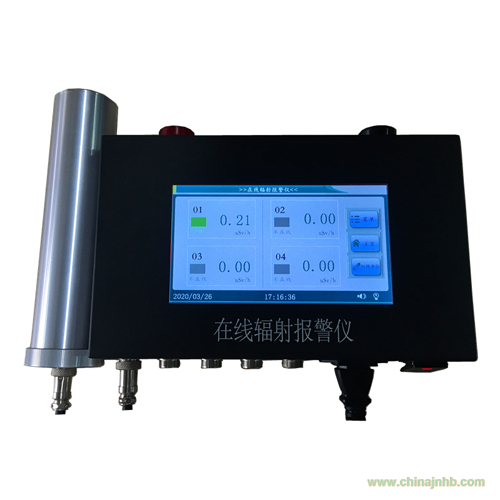

YT-S100型在線X、γ輻射報警儀是一種新型的x/γ輻射在線連續測量報警裝置，它選用了高速的嵌入式微處理器與7寸IPS觸摸液晶顯示器，即滿足儀器能夠?qū)崟r的監測、快速的響應；又保證了操作上的簡便與人性化。主機和探頭之間采用了可靠的通訊方式，保證了主機能實時顯示每個探頭的具體劑量率，并能實時指示出探頭的當前狀態（正常/掉線/過載）。另可根據現場要求，選配輻射區域監測軟件。

YT-S100型輻射報警儀主要用來對X或γ射線進行劑量率的測量并報警，廣泛應用于放射性廢物庫、工業無損探傷、醫院γ刀治療、同位素應用、γ輻照、醫院X射線診斷、鈷治療、核電站等放射性場所，提醒工作人員放射源或射線裝置已處于工作或泄漏狀態，從而保護工作人員的安全。

二、功能特點：

●選用高速嵌入式微處理器，保證了監測數據與狀態的實時性。

●采用7寸 1024×600 IPS液晶顯示器，全中文操作界面，具有易于上手、操作簡便等特性。

●自動切換劑量率單位（μGy/h、μSy/h）。

●一臺主機可同時掛載多個探頭，默認四個探頭（可拓展為30個以上）。

●具有自動識別探頭功能，可方便工作人員進行探頭的更換。

●報警閾值連續可調（出廠默認設置高閾值為25uGy/h，低閾值0.0Gy/h）。

●可以實時顯示各探頭狀態：正常/報警/過載/掉線。

●探頭多種報警方式，聲光報警（標配）；另可擴展為外接報警器，繼電器開關報警。

●各探頭具有兩種報警模式（上限報警/下限報警），靈活適用于各種輻射安全報警場所。

●主機能自動記錄閾值報警，并自動存儲，掉電后不丟失。

●可手動查詢閾值報警記錄。

●具有實時時鐘功能，可實時顯示年月日，掉電不影響時鐘的運行。

●通訊方式：標準RS485接口，傳輸距離可達800 米。

●可選內置電池，用于車載劑量監測和工作電源不穩定的場合。

三、技術參數：

1、NaI閃爍體探頭

(1)、探測器：Φ25×25mm（NaI（TI）晶體），

該探測器作環境測量，一般安裝在射線機或放射源室外的走廊，與射線機房里的高靈敏度GM管探頭作“比較”測量，“有比較才有鑒別”，超設定的環境安全閾值即報警，能夠真實的反映射線是否泄露，同時工作人員與普通公眾一般在射線機或放射源室外的走廊活動，確實需要監測量環境安全，這也是環境保護部門就輻射安全的要求。

(2)、測量范圍： 0.01μGy/h～200μGy/h；最大過載劑量率 600μGy/h

(3)、響應時間： 1S

(4)、靈 敏 度：1μSv/h>360CPS

(5)、測量誤差： ≤±10%

(6)、能量響應： 40Kev～3Mev

(7)、使用環境：溫度-10℃～+50℃、相對濕度(在40℃溫度下) ≤98％

(8)、尺寸：主機：260×160×68mm(不含底座); 探頭：φ40×267 mm。

2、配套GM管探頭

(1)、探測器：GM管探測器(能量補償)。

(2)、測量范圍：0.01μSv/h～15mSv/h。

(3)、靈 敏 度：1μSv/h>5CPS。

(4)、響應時間：1S(經過算法處理)。

(5)、相對固有誤差：≤±15%。

(6)、能量響應：48Kev～3Mev ≤±30%。

(7)、電源：市電220V

(8)、使用環境：溫度-10℃～+50℃、相對濕度(在40℃溫度下)≤95％。
(9)、尺寸：主機：260×160×68mm(不含底座); 探頭：φ50×212 mm。

3. 半導體探頭
(1)、探測器：硅半導體探測器，能量響應：28Kev-5Mev，固有誤差小于15%。

(2)、測量時間間隔：5S

(3)、測量范圍：0.1μGy/h～2000mGy/h;

(4)、測量單位：μGy/h，μSv/h，可按鍵轉換

(5)、使用環境：溫度-10℃～+50℃、相對濕度(在40℃溫度下) ≤98％

(6)、尺寸：主機：260×160×68mm不含底座)；探頭：φ42mm×255mm

注：一臺主機可配套1-4個探頭。

應用GM管探頭比較適合高劑量率值的要求，環境監測NaI閃爍體探頭比較合適，此外高輻射區域時，半導體探測器（第3個頭，一般用戶不需要選擇，高輻射區域適合）比較合適。
