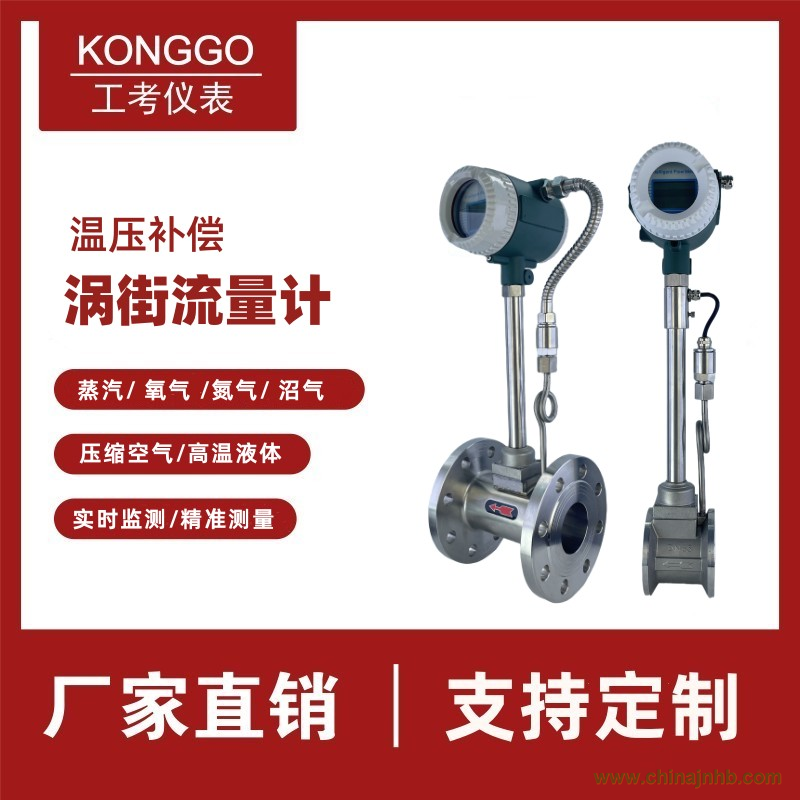

工考GFM83系列渦街流量計應用
1.蒸汽、氣體和液體均能測量；
2.壓力損失小；
3.測量體積流量時不需補償；
4.在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、粘度、密度、成分的影響，僅是與旋 渦發生體的形狀和尺寸有關；
5.結構簡單牢固，無可動部件，可靠性高；
6.安裝簡單，使用維護方便；
7.檢測元件不與介質接觸，性能穩定，壽命長；
8.輸出與流量成正比的脈沖信號，無零點漂移，精度高，方便與計算機聯網；
9.測量范圍寬，量程比可達1：10（1：20） 號電路采用單片機技術進行數據處理，將CPU單元、儲存單元、顯示單元、通訊單元和其他功能模塊封裝在放大電路內，具有RS485通訊功能，有著非常穩定的零點和精度，口徑從DN25～DN300，廣泛應用于測量過熱蒸汽，飽和蒸汽，壓縮空氣和一般氣體及液體的體積流量和質量。
技術特性
1.測量流體：飽和蒸汽、過熱蒸汽、壓縮空氣等一般氣體、液體；
2.精度：液體1.0級，氣體1.5級；
3.重復性 ：液體0.33%，氣體0.5%；
4.測量范圍：氣體7m/s～40m/s；液體：0.7m/s～7m/s；
5.額定壓力：1.6MPa、2.5MPa、4.0MPa；
6.流體溫度：-40℃～250℃（普通型），100℃～350℃（高溫型）；
7.表體材質：304不銹鋼；
8.工作電源：24VDC（或12VDC），鋰電池；
9.輸出信號：脈沖信號（低電平≤1V，高電平≥4V）；4mA～20mA，或RS485；
10.防護等級：IP65；
11.電氣接口：M20×1.5；
12.防爆型式：普通非防爆型，隔爆型（可選）；
13.環境溫度：-35℃～60℃（無LCD）；-5℃～60℃（帶LCD）
14.相對濕度：5～95%
