品牌：阿爾泰科技
型號： PCIe9770/1 (A/B)
977X系列板卡屬于多功能同步數據采集卡；該系列板卡最高提供8路單端或差分模擬輸入通道，
16bit 分辨率，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；提供 2 路模擬
量同步輸出，16bit 分辨率；支持 8 路帶緩沖數字 I/O，16 路或 8 路可編程 I/O，以及 2 路或 1 路多
功能計數器。
977X 的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。

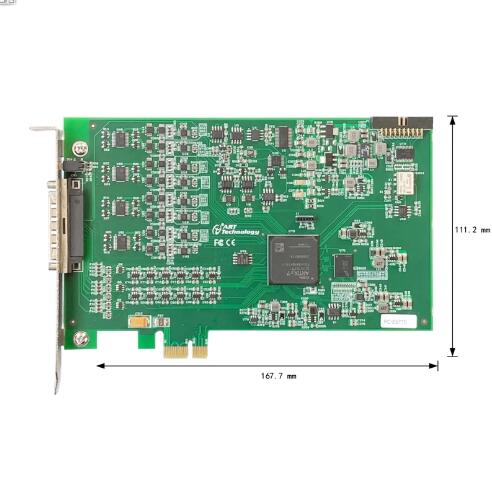

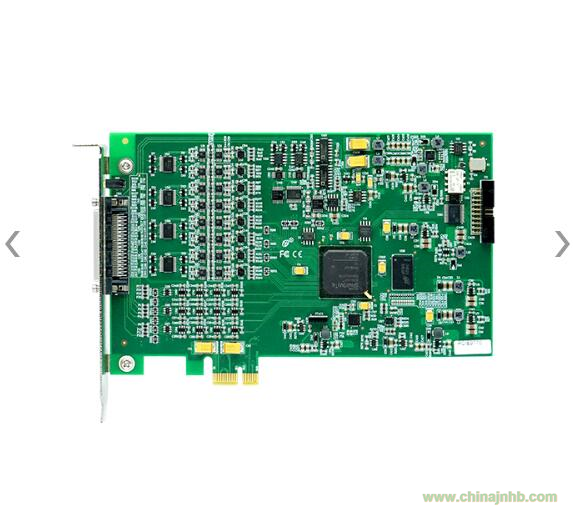

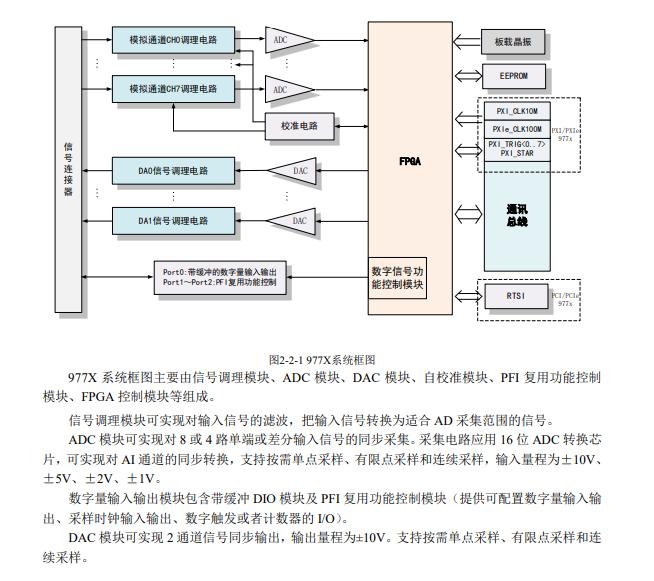

系統框圖：
指標參數：
|
型號
|
AD
|
DA
|
CTR
|
DIO
|
|
分辨率
|
通道
|
采樣率
|
分辨率
|
通道
|
采樣率
|
通道
|
通道
|
|
PCIe9770
|
16
|
8
|
2MS/s
|
16
|
2
|
2MS/s
|
2路
|
24路
|
|
PCIe9770A
|
16
|
8
|
1MS/s
|
16
|
2
|
1MS/s
|
2路
|
24路
|
|
PCIe9770B
|
16
|
8
|
500KS/s
|
16
|
2
|
500KS/s
|
2路
|
24路
|
|
PCIe9771
|
16
|
4
|
2MS/s
|
16
|
2
|
2MS/s
|
1路
|
16路
|
|
PCIe9771A
|
16
|
4
|
1MS/s
|
16
|
2
|
1MS/s
|
1路
|
16路
|
|
PCIe9771B
|
16
|
4
|
500KS/s
|
16
|
2
|
500KS/s
|
1路
|
16路
|
|
AI模擬量輸入
|
采樣范圍
|
±10V、±5V、±2V、±1V
|
|
采集方式
|
同步采集
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
8K字（點）FIFO
|
|
觸發源
|
軟件強制觸發、模擬量觸發、外部數字量觸發、AI首通道觸發
|
|
AO模擬量輸出
|
采樣范圍
|
±10V
|
|
存儲器深度
|
8K字（點）FIFO
|
|
生成模式
|
單點（按需）生成、有限點生成、連續生成
|
|
通道輸出模式
|
同步輸出
|
|
CTR計數器
|
計數器位數
|
32
|
|
電氣標準
|
TTL電平
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量
|
|
CO：脈沖輸出
|
|
采樣方式
|
CI：按需單點采樣、有限點采樣、連續采樣
CI存儲器深度：2K點FIFO
|
|
CO：按需單點采樣、有限點采樣、連續采樣
|
|
DI/O
|
通道數
|
8路支持帶緩存DIO（P0.<0..7>）
|
|
PFI通道
|
16路/8路
|
|
配置方式
|
程控I/O方向與狀態
|
|
DIO存儲器深度
|
2K點FIFO
|
|
軟件自動校準
|
|
支持多卡同步
|
