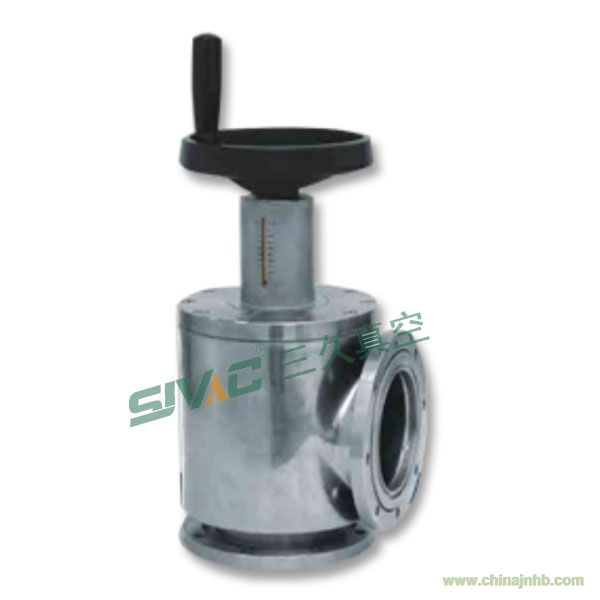

GD-J 304不銹鋼法蘭連接手動真空擋板閥
用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。
|
適用范圍
|
10^5～6.7×10^-4Pa(軸封為橡膠)
|
|
閥門漏率
|
≤1.3×10-4Pa.L/S.(軸封為橡膠）
|
|
適用溫度
|
-30℃～+150℃（氟橡膠）
|
|
連接形式
|
法蘭連接
|
主要零件材質
|
閥體、閥蓋、閥桿均為304不銹鋼
|
Model（型號）
|
DN
|
D
|
Do
|
D2
|
A
|
P
|
H
|
n-Φc
|
|
GD-J50b
|
50
|
110
|
90
|
55
|
70
|
78
|
203
|
4-Φ9
|
|
GD-J63b
|
63
|
130
|
110
|
68
|
88
|
114
|
215
|
4-Φ9
|
|
GD-J80
|
80
|
145
|
125
|
85
|
98
|
140
|
400
|
8-Φ9
|
|
GD-J100
|
100
|
165
|
145
|
105
|
108
|
160
|
420
|
8-Φ9
|
注：型號中帶“J"的表示沒有預抽口，帶“S"的表示有預抽口，帶“b"的表示波紋管軸封
GD-J 304不銹鋼法蘭連接手動真空擋板閥以其零泄露、高能效、長壽命為核心。能夠為工業污染防控與資源循環提供關鍵技術支持。它不僅能夠精準控制真空度和物料流動路徑，還能夠提高資源利用率，減少原料的浪費與能源的損耗，堪稱環保與節能的一大助力。
